傘形齒輪

您現在的位置：首頁>產品展示>齒輪、齒條 >傘形齒輪

SUB 不銹鋼傘形齒輪

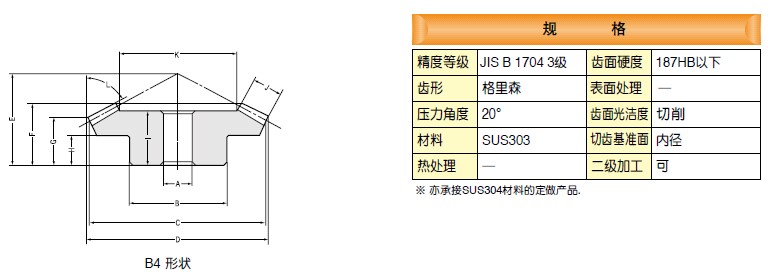

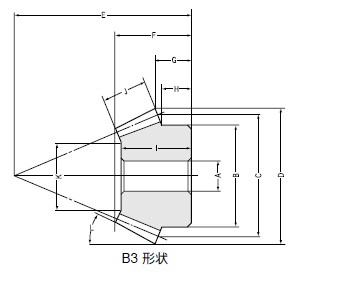

半標準產品	目錄號碼	模數	齒數	內徑 A	套徑 B	節距直徑 C	外徑 D	組立距離 E	全長 F	齒頂至冠底高度 G	套寬 H	內徑長度 I	齒寬 J	表面直徑 K	齒角 L	形狀	可容許扭矩(kgf·m) 扭曲強力	可容許扭矩(kgf·m) 表面耐久性	可容許扭矩(N·m) 扭曲強力	可容許扭矩(N·m) 表面耐久性	齒隙下限	齒隙上限	重量	合伙人	目錄號碼
	SUB1.5-4515	1.5	45	10	36	67.5	68.06	28	20.44	17.59	11	17	10	46.58	73.45	B4	0.5809	0.0736	5.697	0.7218	0.05	0.15	0.25	SUB1.5-1545	SUB1.5-4515
	SUB1.5-1545	1.5	15	8	18	22.5	26.51	47	23.19	13.92	12.5	22.5	10	14.75	22.283	B3	0.2005	0.0245	1.966	0.2403	0.05	0.15	0.04	SUB1.5-4515	SUB1.5-1545
	SUB2-4515	2	45	12	60	90	90.75	40	30.4	26.12	17	26	15	59.04	73.45	B4	1.486	0.1938	14.57	1.901	0.06	0.16	0.81	SUB2-1545	SUB2-4515
	SUB2-1545	2	15	10	24	30	35.35	60	29.8	15.89	14	29	15	19.13	22.283	B3	0.5131	0.0646	5.032	0.6335	0.06	0.16	0.1	SUB2-4515	SUB2-1545
	SUB2.5-4515	2.5	45	15	60	112.5	113.43	50	38.35	32.65	22	35	20	72.84	73.45	B4	3.019	0.402	29.61	3.942	0.07	0.17	1.3	SUB2.5-1545	SUB2.5-4515
	SUB2.5-1545	2.5	15	12	30	37.5	44.18	75	38.41	19.86	17.5	37	20	20.51	22.283	B3	1.042	0.134	10.22	1.314	0.07	0.17	0.2	SUB2.5-4515	SUB2.5-1545
	SUB3-4515	3	45	20	80	135	136.12	55	40.74	34.18	20	35	23	88.18	73.45	B4	5.085	0.6901	49.87	6.768	0.08	0.18	2.3	SUB3-1545	SUB3-4515
	SUB3-1545	3	15	15	38	45	53.02	90	45.17	23.84	21.33	43	23	22.53	22.283	B3	1.755	0.23	17.21	2.256	0.08	0.18	0.35	SUB3-4515	SUB3-1545
	SUB1.5-3020	1.5	30	10	30	45	46.24	28	18.53	13.93	8	16	9	27.37	59.267	B4	0.3278	0.0474	3.215	0.4648	0.05	0.15	0.12	SUB1.5-2030	SUB1.5-3020
	SUB1.5-2030	1.5	20	8	25	30	33.13	33	18.63	11.54	8.83	17	9	17.05	38.267	B3	0.2275	0.0316	2.231	0.3099	0.05	0.15	0.06	SUB1.5-3020	SUB1.5-2030
半標準項目	目錄號碼	模數	齒數	內徑 A	套徑 B	節距直徑 C	外徑 D	組立距離 E	全長 F	齒頂至冠底高度 G	套寬 H	內徑長度 I	齒寬 J	表面直徑 K	齒角 L	形狀	可容許扭矩(kgf·m) 扭曲強力	可容許扭矩(kgf·m) 表面耐久性	可容許扭矩(N·m) 扭曲強力	可容許扭矩(N·m) 表面耐久性	齒隙下限	齒隙上限	重量	合伙人	目錄號碼
	SUB2-3020	2	30	10	35	60	61.65	40	26.87	21.24	15	23	11	37.56	59.267	B4	0.7362	0.1102	7.22	1.081	0.06	0.16	0.26	SUB2-2030	SUB2-3020
	SUB2-2030	2	20	10	35	40	44.18	45	25.06	16.39	13.33	22	11	21.34	38.267	B3	0.5109	0.0735	5.01	0.7208	0.06	0.16	0.16	SUB2-3020	SUB2-2030
	SUB2.5-3020	2.5	30	15	45	75	77.07	50	34.22	26.55	18	30	15	45.61	59.267	B4	1.518	0.2322	14.89	2.277	0.07	0.17	0.55	SUB2.5-2030	SUB2.5-3020
	SUB2.5-2030	2.5	20	12	40	50	55.22	55	31.06	19.24	14.16	28	15	27.42	38.267	B3	1.053	0.1548	10.33	1.518	0.07	0.17	0.28	SUB2.5-3020	SUB2.5-2030
	SUB3-3020	3	30	15	60	90	92.48	55	35.56	26.86	17	31	17	57.14	59.267	B4	2.532	0.3948	24.83	3.872	0.08	0.18	0.95	SUB3-2030	SUB3-3020
	SUB3-2030	3	20	15	50	60	66.27	70	40.48	27.09	21.66	37	17	34.71	38.267	B3	1.757	0.2632	17.23	2.581	0.08	0.18	0.55	SUB3-3020	SUB3-2030
	SUB1.5-4020	1.5	40	10	38	60	60.88	35	25.01	20.88	15	22	10	39.64	65.6	B4	0.5335	0.0805	5.232	0.7894	0.05	0.15	0.27	SUB1.5-2040	SUB1.5-4020
	SUB1.5-2040	1.5	20	8	25	30	33.61	46	25.54	16.9	14.75	24	10	17.28	30.483	B3	0.2687	0.0403	2.635	0.3952	0.05	0.15	0.09	SUB1.5-4020	SUB1.5-2040
	SUB2-4020	2	40	12	50	80	81.17	45	32.37	26.17	18	27	15	48.46	65.6	B4	1.361	0.2115	13.35	2.074	0.06	0.16	0.62	SUB2-2040	SUB2-4020
	SUB2-2040	2	20	12	32	40	44.81	60	34.16	21.2	18	32	15	20.92	30.483	B3	0.6854	0.1057	6.721	1.037	0.06	0.16	0.2	SUB2-4020	SUB2-2040
半標準項目	目錄號碼	模數	齒數	內徑 A	套徑 B	節距直徑 C	外徑 D	組立距離 E	全長 F	齒頂至冠底高度 G	套寬 H	內徑長度 I	齒寬 J	表面直徑 K	齒角 L	形狀	可容許扭矩(kgf·m) 扭曲強力	可容許扭矩(kgf·m) 表面耐久性	可容許扭矩(N·m) 扭曲強力	可容許扭矩(N·m) 表面耐久性	齒隙下限	齒隙上限	重量	合伙人	目錄號碼
	SUB2.5-4020	2.5	40	15	60	100	101.46	55	39.73	31.46	20	35	20	60.28	65.6	B4	2.76	0.4377	27.07	4.292	0.07	0.17	1.23	SUB2.5-2040	SUB2.5-4020
	SUB2.5-2040	2.5	20	12	40	50	56.02	75	43.78	26.5	22.5	41	20	24.56	30.483	B3	1.39	0.2189	13.63	2.147	0.07	0.17	0.4	SUB2.5-4020	SUB2.5-2040
	SUB3-4020	3	40	20	70	120	121.76	65	45.85	36.76	24	38	22	73.81	65.6	B4	4.532	0.7333	44.44	7.191	0.08	0.18	1.9	SUB3-2040	SUB3-4020
	SUB3-2040	3	20	16	50	60	67.22	90	50.81	31.8	27.5	47	22	29.61	30.483	B3	2.282	0.3666	22.38	3.595	0.08	0.18	0.7	SUB3-4020	SUB3-2040
