傘形齒輪

您現在的位置：首頁>產品展示>齒輪、齒條 >傘形齒輪
SBS 螺旋傘形齒輪

SBS 螺旋傘形齒輪

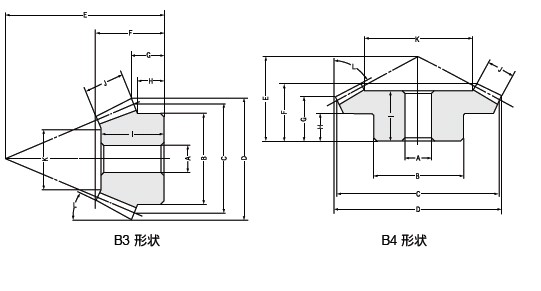

半標準產品 目錄號碼 螺紋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  SBS2-3020R R 2 30 12 35 60 61.36 40 26.8 21.02 15 23 11 37.56 58.334 B4 1.567 1.15 15.37 11.28 0.06 0.16 0.25 SBS2-2030L SBS2-3020R
  SBS2-2030L L 2 20 10 30 40 43.49 45 24.96 16.16 11.67 22 11 21.34 37.084 B3 1.069 0.767 10.48 7.522 0.06 0.16 0.12 SBS2-3020R SBS2-2030L
  SBS2.5-3020R R 2.5 30 15 45 75 77.09 50 33.86 26.56 18 30 15 45.61 61.017 B4 3.23 2.401 31.68 23.55 0.07 0.17 0.55 SBS2.5-2030L SBS2.5-3020R
  SBS2.5-2030L L 2.5 20 12 40 50 54.43 55 30.88 18.98 14.17 28 15 27.42 37.683 B3 2.203 1.601 21.6 15.7 0.07 0.17 0.23 SBS2.5-3020R SBS2.5-2030L
  SBS3-3020R R 3 30 16 50 90 92.21 55 35.34 26.66 17 31 17 57.14 59.333 B4 5.389 4.05 52.85 39.72 0.08 0.18 0.8 SBS3-2030L SBS3-3020R
  SBS3-2030L L 3 20 16 45 60 65.58 70 40.17 26.86 20 37 17 34.71 38.75 B3 3.676 2.7 36.05 26.48 0.08 0.18 0.5 SBS3-3020R SBS3-2030L
  SBS4-3020R R 4 30 20 70 120 122.85 75 47.49 37.14 25 40 20 78.59 58.867 B4 11.77 8.988 115.4 88.14 0.12 0.27 1.8 SBS4-2030L SBS4-3020R
  SBS4-2030L L 4 20 20 60 80 87.34 90 48.17 32.45 23.33 43 20 46.89 38.417 B3 8.029 5.992 78.74 58.76 0.12 0.27 1.1 SBS4-3020R SBS4-2030L
  SBS5-3020R R 5 30 25 90 150 153.67 90 58.08 42.75 24 50 30 91.22 59.317 B4 25.84 19.91 253.4 195.2 0.14 0.34 4.4 SBS5-2030L SBS5-3020R
  SBS5-2030L L 5 20 22 80 100 109.2 110 61.62 38.07 28.33 56 30 54.83 38.517 B3 17.63 13.27 172.9 130.1 0.14 0.34 2.5 SBS5-3020R SBS5-2030L
半標準項目 目錄號碼 螺紋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  SBS1-4020R R 1 40 8 25 40 40.52 22 15.02 12.52 8 12 6 26.58 65.334 B4 0.3067 0.2266 3.008 2.222 0.03 0.13 0.07 SBS1-2040L SBS1-4020R
  SBS1-2040L L 1 20 6 16 20 22.08 28 13.73 8.52 7 12 6 9.17 29.884 B3 0.1537 0.1133 1.507 1.111 0.03 0.13 0.02 SBS1-4020R SBS1-2040L
  SBS1.5-4020R R 1.5 40 10 38 60 60.75 35 24.93 20.75 15 22 10 39.64 65.333 B4 1.111 0.8382 10.9 8.22 0.05 0.15 0.23 SBS1.5-2040L SBS1.5-4020R
  SBS1.5-2040L L 1.5 20 8 25 30 33.08 46 25.45 16.77 14.75 24 10 17.28 29.967 B3 0.5566 0.4191 5.458 4.11 0.05 0.15 0.09 SBS1.5-4020R SBS1.5-2040L
  SBS2-4020R R 2 40 12 40 80 81 45 32.27 26 18 27 15 48.46 65.333 B4 2.834 2.174 27.79 21.32 0.06 0.16 0.5 SBS2-2040L SBS2-4020R
  SBS2-2040L L 2 20 12 32 40 44.1 60 34.04 21.02 18 32 15 20.92 29.967 B3 1.42 1.087 13.93 10.66 0.06 0.16 0.19 SBS2-4020R SBS2-2040L
  SBS2.5-4020R R 2.5 40 15 50 100 101.27 55 39.65 31.27 20 34 20 59.26 65.25 B4 5.747 4.46 56.36 43.74 0.07 0.17 1.1 SBS2.5-2040L SBS2.5-4020R
  SBS2.5-2040L L 2.5 20 12 40 50 55.2 75 43.61 26.3 22.5 40 20 20.53 30.3 B3 2.879 2.23 28.23 21.87 0.07 0.17 0.4 SBS2.5-4020R SBS2.5-2040L
  SBS3-4020R R 3 40 20 60 120 121.48 65 45.76 36.47 24 38 22 73.78 65.05 B4 9.437 7.402 92.54 72.59 0.08 0.18 1.6 SBS3-2040L SBS3-4020R
  SBS3-2040L L 3 20 16 50 60 66.07 90 50.63 31.52 27.5 47 22 29.63 29.833 B3 4.728 3.701 46.37 36.29 0.08 0.18 0.7 SBS3-4020R SBS3-2040L
半標準項目 目錄號碼 螺紋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  SBS4-4020R R 4 40 20 70 160 162.07 80 53.69 42.07 28 45 28 102.39 65.5 B4 21.74 17.29 213.2 169.6 0.12 0.27 3.3 SBS4-2040L SBS4-4020R
  SBS4-2040L L 4 20 20 60 80 88.5 120 66.24 42.12 35 62 28 42.8 30.783 B3 10.89 8.647 106.8 84.8 0.12 0.27 1.5 SBS4-4020R SBS4-2040L
  SBS5-4020R R 5 40 25 100 200 202.54 90 55.02 42.54 26 50 30 138.94 65.433 B5 38.34 30.84 376 302.4 0.14 0.34 6 SBS5-2040L SBS5-4020R
  SBS5-2040L L 5 20 22 80 100 110.45 140 68.48 42.61 35 63 30 57.84 30.667 B3 19.21 15.42 188.4 151.2 0.14 0.34 2.9 SBS5-4020R SBS5-2040L
  SBS2.5-3618R R 2.5 36 15 55 90 91.29 43 28.38 21.79 13 24 16 57.74 65.683 B4 4.256 2.988 41.74 29.3 0.07 0.17 0.75 SBS2.5-1836L SBS2.5-3618R
  SBS2.5-1836L L 2.5 18 12 38 45 50.3 64 34.06 20.32 17.25 32 16 25.43 31.183 B3 2.131 1.494 20.9 14.65 0.07 0.17 0.3 SBS2.5-3618R SBS2.5-1836L
  SBS3-3618R R 3 36 20 60 108 109.53 52 34.82 26.53 17 30 20 68.27 65.533 B4 7.541 5.345 73.95 52.42 0.08 0.18 1.75 SBS3-1836L SBS3-3618R
  SBS3-1836L L 3 18 16 46 54 60.28 75 39.78 22.57 19 37 20 28.59 30.867 B3 3.776 2.672 37.03 26.2 0.08 0.18 0.5 SBS3-3618R SBS3-1836L
  SBS4-3618R R 4 36 20 70 144 145.99 72 48.84 37.99 25 42 26 91.87 65.35 B4 17.6 12.66 172.6 124.2 0.12 0.27 2.7 SBS4-1836L SBS4-3618R
  SBS4-1836L L 4 18 20 60 72 80.19 100 52.51 30.05 25 49 26 39.74 30.45 B3 8.814 6.33 86.43 62.08 0.12 0.27 1.5 SBS4-3618R SBS4-1836L

半標準產品		 目錄號碼 螺紋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  SBS2-4518R R 2 45 12 48 90 90.79 40 27.67 22.98 15 25 14 62.24 70.484 B4 3.156 2.228 30.95 21.85 0.06 0.16 0.66 SBS2-1845L SBS2-4518R
  SBS2-1845L L 2 18 10 32 36 40.42 60 28.54 15.88 14.2 27.5 14 23.11 25.634 B3 1.24 0.8913 12.16 8.741 0.06 0.16 0.16 SBS2-4518R SBS2-1845L
  SBS2.5-4518R R 2.5 45 15 55 112.5 113.49 50 34.94 28.74 18 31 18 76.53 69.833 B4 6.278 4.487 61.57 44 0.07 0.17 1.27 SBS2.5-1845L SBS2.5-4518R
  SBS2.5-1845L L 2.5 18 12 40 45 50.35 72 33.19 16.82 14.75 31.5 18 26.82 24.717 B3 2.466 1.795 24.18 17.6 0.07 0.17 0.29 SBS2.5-4518R SBS2.5-1845L
  SBS3-4518R R 3 45 20 65 135 136.24 60 41.65 34.55 22 37 21 92.96 70.25 B4 10.65 7.685 104.4 75.36 0.08 0.18 2.05 SBS3-1845L SBS3-4518R
  SBS3-1845L L 3 18 16 48 54 60.69 85 37.82 18.84 16.3 36 21 33.41 25.55 B3 4.184 3.074 41.03 30.15 0.08 0.18 0.45 SBS3-4518R SBS3-1845L
  SBS4-4518R R 4 45 25 80 180 181.57 75 50.98 40.96 24 45 29 122.33 69.783 B4 25.83 18.89 253.3 185.2 0.12 0.27 4.8 SBS4-1845L SBS4-4518R
  SBS4-1845L L 4 18 20 62 72 80.86 110 48.03 21.77 18 46 29 45.83 25.367 B3 10.15 7.556 99.54 74.1 0.12 0.27 1 SBS4-4518R SBS4-1845L
  SBS5-4518R R 5 45 30 100 225 225.81 90 57.9 46.01 28 51 34 156.56 69.55 B4 48.36 35.72 474.2 350.3 0.14 0.34 8.7 SBS5-1845L SBS5-4518R
  SBS5-1845L L 5 18 22 80 90 103.87 135 56.02 25.27 20.5 52.5 34 56.9 25.533 B3 19 14.29 186.3 140.1 0.14 0.34 2 SBS5-4518R SBS5-1845L
半標準項目 目錄號碼 螺紋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  SBS2-4515R R 2 45 12 40 90 90.67 40 30.29 26.01 17 26 15 59.07 73.417 B4 3.228 1.918 31.66 18.81 0.06 0.16 0.7 SBS2-1545L SBS2-4515R
  SBS2-1545L L 2 15 10 24 30 34.78 60 29.66 15.8 14 29 15 19.15 22.833 B3 1.034 0.6392 10.14 6.268 0.06 0.16 0.1 SBS2-4515R SBS2-1545L
  SBS2.5-4515R R 2.5 45 15 50 112.5 113.32 50 38.25 32.47 22 35 20 72.82 73.217 B4 6.559 3.942 64.32 38.66 0.07 0.17 1 SBS2.5-1545L SBS2.5-4515R
  SBS2.5-1545L L 2.5 15 12 30 37.5 43.36 75 38.27 19.73 17.5 37 20 20.48 22.367 B3 2.101 1.314 20.6 12.89 0.07 0.17 0.17 SBS2.5-4515R SBS2.5-1545L
  SBS3-4515R R 3 45 20 60 135 135.99 55 40.59 33.98 20 35 23 88.2 73.3 B4 11.05 6.706 108.4 65.76 0.08 0.18 1.8 SBS3-1545L SBS3-4515R
  SBS3-1545L L 3 15 15 38 45 52.08 90 44.98 23.68 21.33 44 23 28.52 22.533 B3 3.539 2.235 34.71 21.92 0.08 0.18 0.35 SBS3-4515R SBS3-1545L
  SBS4-4515R R 4 45 20 80 180 181.3 70 50.62 41.95 24 45 30 118.08 73.217 B5 25.83 15.9 253.3 155.9 0.12 0.27 4 SBS4-1545L SBS4-4515R
  SBS4-1545L L 4 15 16 50 60 69.3 115 54.37 26.55 23.33 52 30 32.24 22.317 B3 8.274 5.301 81.14 51.98 0.12 0.27 0.7 SBS4-4515R SBS4-1545L
  SBS5-4515R R 5 45 30 90 225 226.61 75 50.05 39.92 20 44 35 152.88 73.183 B5 48.27 30.03 473.4 294.5 0.14 0.34 6 SBS5-1545L SBS5-4515R
  SBS5-1545L L 5 15 20 60 75 86.55 145 66.89 34.43 30 65 35 48.64 22.25 B3 15.46 10.01 151.6 98.16 0.14 0.34 1.4 SBS5-4515R SBS5-1545L
半標準項目 目錄號碼 螺紋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  SBS1.5-6015R R 1.5 60 12 60 90 90.36 32 24.08 21.48 12 21 12 65.39 77.467 B4 2.115 1.251 20.74 12.27 0.05 0.15 0.7 SBS1.5-1560L SBS1.5-6015R
  SBS1.5-1560L L 1.5 15 8 18 22.5 26.09 56 22.95 11.45 10.43 22.5 12 15.55 16.9 B3 0.4986 0.3128 4.89 3.067 0.05 0.15 0.04 SBS1.5-6015R SBS1.5-1560L
  SBS2-6015R R 2 60 15 80 120 120.46 42 31.5 27.91 16 27 16 87.02 77.034 B4 5.014 3.014 49.17 29.56 0.06 0.16 1.6 SBS2-1560L SBS2-6015R
  SBS2-1560L L 2 15 10 24 30 34.68 75 30.94 15.58 14.25 30 16 18.06 16.45 B3 1.182 0.7535 11.59 7.389 0.06 0.16 0.1 SBS2-6015R SBS2-1560L
  SBS2.5-6015R R 2.5 60 20 100 150 150.5 53 39.68 35.24 20 34 20 108.64 77.17 B4 9.794 5.954 96.05 58.39 0.07 0.17 3.24 SBS2.5-1560L SBS2.5-6015R
  SBS2.5-1560L L 2.5 15 12 30 37.5 44.16 94 38.9 19.83 18.06 37.5 20 20.58 17.933 B3 2.308 1.489 22.63 14.6 0.07 0.17 0.2 SBS2.5-6015R SBS2.5-1560L
  SBS3-6015R R 3 60 20 120 180 180.57 64 47.61 42.64 25 41 22 134.4 76.933 B4 15.9 9.757 155.9 95.68 0.08 0.18 5.44 SBS3-1560L SBS3-6015R
  SBS3-1560L L 3 15 15 38 45 52.64 112 44.01 22.96 21.12 43 22 31.58 17.15 B3 3.748 2.439 36.75 23.92 0.08 0.18 0.35 SBS3-6015R SBS3-1560L
