傘形齒輪

您現在的位置：首頁>產品展示>齒輪、齒條 >傘形齒輪
PB 塑料傘形齒輪

PB 塑料傘形齒輪

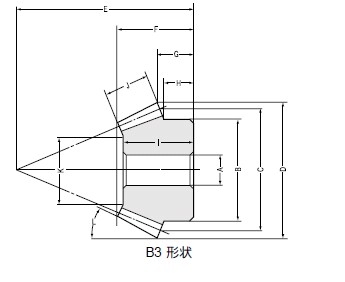

標準產品 目錄號碼 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(N·m)
扭曲強力		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  PB1.5-3020 1.5 30 10 30 45 46.24 28 18.53 13.93 8 16 9 27.37 59.267 B4 0.1363 1.337 0.1 0.2 0.018 PB1.5-2030 PB1.5-3020
  PB1.5-2030 1.5 20 8 25 30 33.13 33 18.63 11.54 8.83 17 9 17.05 38.267 B3 0.0741 0.7267 0.1 0.2 0.009 PB1.5-3020 PB1.5-2030
  PB2-3020 2 30 10 35 60 61.65 40 26.87 21.24 15 23 11 37.56 59.267 B4 0.3137 3.076 0.11 0.21 0.039 PB2-2030 PB2-3020
  PB2-2030 2 20 10 35 40 44.18 45 25.06 16.39 13.33 22 11 21.34 38.267 B3 0.1706 1.673 0.11 0.21 0.023 PB2-3020 PB2-2030
  PB2.5-3020 2.5 30 15 45 75 77.07 50 34.22 26.55 18 30 15 45.61 59.267 B4 0.6311 6.189 0.12 0.22 0.082 PB2.5-2030 PB2.5-3020
  PB2.5-2030 2.5 20 12 40 50 55.22 55 31.06 19.24 14.16 28 15 27.42 38.267 B3 0.3432 3.366 0.12 0.22 0.04 PB2.5-3020 PB2.5-2030
  PB3-3020 3 30 15 60 90 92.48 55 35.56 26.86 17 31 17 57.14 59.267 B4 1.07 10.49 0.13 0.23 0.14 PB3-2030 PB3-3020
  PB3-2030 3 20 15 50 60 66.27 70 40.48 27.09 21.66 37 17 34.71 38.267 B3 0.582 5.707 0.13 0.23 0.081 PB3-3020 PB3-2030
  PB1-4020 1 40 8 25 40 40.59 22 15.07 12.59 8 12 6 26.58 65.6 B4 0.0654 0.6413 0.08 0.18 0.01 PB1-2040 PB1-4020
  PB1-2040 1 20 6 16 20 22.41 28 13.78 8.6 7 12 6 9.17 30.483 B3 0.0245 0.2403 0.08 0.18 0.003 PB1-4020 PB1-2040
半標準項目 目錄號碼 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(N·m)
扭曲強力		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  PB1.25-4020 1.25 40 10 32 50 50.73 27 18.54 15.23 10 16 8 33.61 65.6 B4 0.1315 1.29 0.09 0.19 0.02 PB1.25-2040 PB1.25-4020
  PB1.25-2040 1.25 20 8 22 25 28.01 36 18.66 11.75 10.25 17 8 13.22 30.483 B3 0.0494 0.4844 0.09 0.19 0.007 PB1.25-4020 PB1.25-2040
  PB1.5-4020 1.5 40 10 38 60 60.88 35 25.01 20.88 15 22 10 39.64 65.6 B4 0.2311 2.266 0.1 0.2 0.034 PB1.5-2040 PB1.5-4020
  PB1.5-2040 1.5 20 8 25 30 33.61 46 25.54 16.9 14.75 24 10 17.28 30.483 B3 0.0867 0.8502 0.1 0.2 0.013 PB1.5-4020 PB1.5-2040
  PB2-4020 2 40 12 40 80 81.17 45 32.37 26.17 18 27 15 48.46 65.6 B4 0.5707 5.597 0.11 0.21 0.07 PB2-2040 PB2-4020
  PB2-2040 2 20 12 32 40 44.81 60 34.16 21.2 18 32 15 20.92 30.483 B3 0.2142 2.101 0.11 0.21 0.03 PB2-4020 PB2-2040
  PB2.5-4020 2.5 40 15 50 100 101.47 55 39.73 31.47 20 35 20 60.28 65.6 B4 1.134 11.12 0.12 0.22 0.16 PB2.5-2040 PB2.5-4020
  PB2.5-2040 2.5 20 12 40 50 56.01 75 43.78 26.5 22.5 41 20 24.56 30.483 B3 0.4255 4.173 0.12 0.22 0.06 PB2.5-4020 PB2.5-2040
  PB3-4020 3 40 20 60 120 121.76 65 45.85 36.76 24 38 22 73.81 65.6 B4 1.913 18.76 0.13 0.23 0.24 PB3-2040 PB3-4020
  PB3-2040 3 20 16 50 60 67.22 90 50.81 31.8 27.5 47 22 29.61 30.483 B3 0.7181 7.042 0.13 0.23 0.1 PB3-4020 PB3-2040
半標準項目 目錄號碼 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(N·m)
扭曲強力		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  PB1.5-4515 1.5 45 10 40 67.5 68.06 28 20.44 17.59 11 17 10 46.58 73.45 B4 0.279 2.736 0.1 0.2 0.04 PB1.5-1545 PB1.5-4515
  PB1.5-1545 1.5 15 8 18 22.5 26.51 47 23.19 13.92 12.5 22.5 10 14.75 22.283 B3 0.0599 0.5874 0.1 0.2 0.006 PB1.5-4515 PB1.5-1545
  PB2-4515 2 45 12 60 90 90.75 40 30.4 26.12 17 26 15 59.04 73.45 B4 0.6932 6.798 0.11 0.21 0.12 PB2-1545 PB2-4515
  PB2-1545 2 15 10 24 30 35.35 60 29.8 15.89 14 29 15 19.13 22.283 B3 0.1489 1.46 0.11 0.21 0.013 PB2-4515 PB2-1545
  PB2.5-4515 2.5 45 15 60 112.5 113.43 50 38.35 32.65 22 35 20 72.84 73.45 B4 1.382 13.55 0.12 0.22 0.2 PB2.5-1545 PB2.5-4515
  PB2.5-1545 2.5 15 12 30 37.5 44.18 75 38.41 19.86 17.5 37 20 20.51 22.283 B3 0.2968 2.911 0.12 0.22 0.027 PB2.5-4515 PB2.5-1545
  PB3-4515 3 45 20 80 135 136.12 55 40.74 34.18 20 35 23 88.18 73.45 B4 2.357 23.11 0.13 0.23 0.35 PB3-1545 PB3-4515
  PB3-1545 3 15 15 38 45 53.02 90 45.17 23.84 21.33 43 23 22.54 22.283 B3 0.5062 4.964 0.13 0.23 0.05 PB3-4515 PB3-1545
