MBSG 研磨螺紋傘形齒輪
| 半標準產品 | 目錄號碼 | 螺紋方向 | 模數 | 齒數 |
內徑 A |
套徑 B |
節距直徑 C |
外徑 D |
組立距離 E |
全長 F |
齒頂至冠底高度 G |
套寬 H |
內徑長度 I |
齒寬 J |
表面直徑 K |
齒角 L |

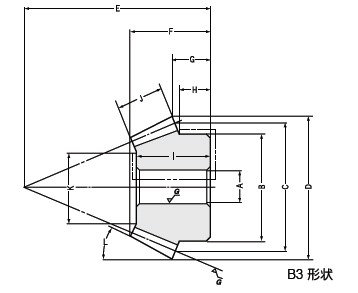

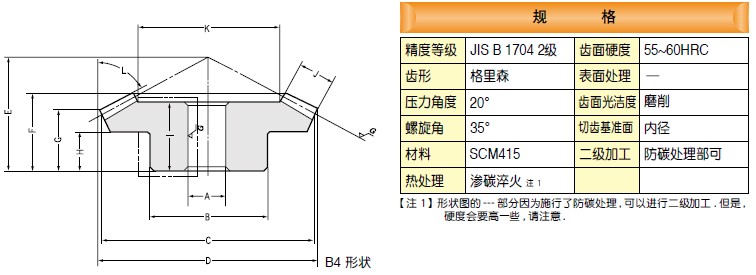

形狀 |
可容許扭矩(kgf·m) 扭曲強力 |
可容許扭矩(kgf·m) 表面耐久性 |
可容許扭矩(N·m) 扭曲強力 |
可容許扭矩(N·m) 表面耐久性 |
齒隙下限 | 齒隙上限 |
重量 （kg） |
合伙人 | 目錄號碼 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MBSG2-4020R | R | 2 | 40 | 15 | 45 | 80 | 81.1 | 45 | 31.78 | 26.1 | 18 | 29 | 14 | 52.7 | 66.1 | B4 | 5.28 | 8.891 | 51.8 | 87.19 | 0.05 | 0.11 | 0.55 | MBSG2-2040L | MBSG2-4020R | |
| MBSG2-2040L | L | 2 | 20 | 12 | 35 | 40 | 44.1 | 55 | 28.16 | 16.02 | 13.75 | 27 | 14 | 25.39 | 30.067 | B3 | 2.65 | 4.445 | 25.9 | 43.59 | 0.05 | 0.11 | 0.17 | MBSG2-4020R | MBSG2-2040L | |
| MBSG2.5-4020R | R | 2.5 | 40 | 16 | 55 | 100 | 101.29 | 50 | 33.35 | 26.29 | 16 | 30 | 17 | 66.99 | 65.467 | B4 | 10.13 | 17.36 | 99.3 | 170.2 | 0.06 | 0.12 | 0.96 | MBSG2.5-2040L | MBSG2.5-4020R | |
| MBSG2.5-2040L | L | 2.5 | 20 | 12 | 43 | 50 | 55.12 | 65 | 31.01 | 16.28 | 13.25 | 29 | 17 | 29.97 | 30.117 | B3 | 5.07 | 8.678 | 49.7 | 85.1 | 0.06 | 0.12 | 0.27 | MBSG2.5-4020R | MBSG2.5-2040L | |
| MBSG3-4020R | R | 3 | 40 | 20 | 65 | 120 | 121.57 | 60 | 39.81 | 31.57 | 20 | 35 | 20 | 80.28 | 65.7 | B4 | 17.28 | 30.06 | 169.4 | 294.8 | 0.07 | 0.13 | 1.52 | MBSG3-2040L | MBSG3-4020R | |
| MBSG3-2040L | L | 3 | 20 | 16 | 52 | 60 | 66.03 | 80 | 38.9 | 21.51 | 18 | 36.5 | 20 | 36.56 | 29.733 | B3 | 8.65 | 15.03 | 84.9 | 147.4 | 0.07 | 0.13 | 0.55 | MBSG3-4020R | MBSG3-2040L | |
| MBSG4-4020R | R | 4 | 40 | 25 | 80 | 160 | 162.06 | 75 | 48.27 | 37.06 | 22 | 42 | 27 | 106.63 | 65.483 | B4 | 41.3 | 73.66 | 405 | 722.4 | 0.1 | 0.16 | 3.3 | MBSG4-2040L | MBSG4-4020R | |
| MBSG4-2040L | L | 4 | 20 | 20 | 70 | 80 | 88.46 | 100 | 45.38 | 22.12 | 17.5 | 43 | 27 | 51.25 | 30.75 | B3 | 20.7 | 36.83 | 203 | 361.2 | 0.1 | 0.16 | 1.1 | MBSG4-4020R | MBSG4-2040L |
