斜齒齒輪

您現在的位置：首頁>產品展示>齒輪、齒條 >斜齒齒輪
SH 正螺旋齒輪

SH 正螺旋齒輪








半標準產品 目錄號碼 螺紋方向 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長

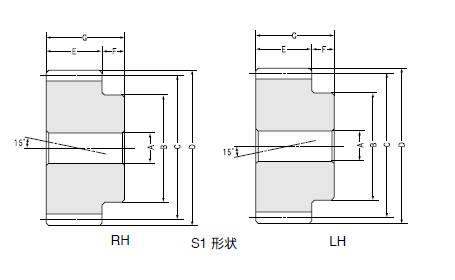

G		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價
按此		 目錄號碼
   SH2-15R R 2 15 12 24 31.05 35.06 25 10 35 S1 4.458 0.2952 43.72 2.895 0.12 0.26 0.16    SH2-15R
   SH2-15L L 2 15 12 24 31.05 35.06 25 10 35 S1 4.458 0.2952 43.72 2.895 0.12 0.26 0.16    SH2-15L
   SH2-20R R 2 20 12 32 41.41 45.41 25 10 35 S1 6.843 0.5966 67.11 5.851 0.12 0.26 0.31    SH2-20R
   SH2-20L L 2 20 12 32 41.41 45.41 25 10 35 S1 6.843 0.5966 67.11 5.851 0.12 0.26 0.31    SH2-20L
   SH2-30R R 2 30 12 50 62.11 66.12 25 10 35 S1 11.91 1.555 116.8 15.25 0.14 0.3 0.7    SH2-30R
   SH2-30L L 2 30 12 50 62.11 66.12 25 10 35 S1 11.91 1.555 116.8 15.25 0.14 0.3 0.7    SH2-30L
   SH2-40R R 2 40 18 60 82.82 86.82 25 10 35 S1 17.19 2.949 168.6 28.92 0.14 0.3 1.2    SH2-40R
   SH2-40L L 2 40 18 60 82.82 86.82 25 10 35 S1 17.19 2.949 168.6 28.92 0.14 0.3 1.2    SH2-40L
   SH2-60R R 2 60 18 70 124.23 128.23 25 10 35 S1 28.03 7.221 274.9 70.81 0.18 0.36 3    SH2-60R
   SH2-60L L 2 60 18 70 124.23 128.23 25 10 35 S1 28.03 7.221 274.9 70.81 0.18 0.36 3    SH2-60L
半標準項目 目錄號碼 螺紋方向 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價
按此		 目錄號碼
   SH2-90R R 2 90 18 120 186.35 190.35 25 10 35 S1 44.6 17.64 437.4 173 0.18 0.36 6.1    SH2-90R
   SH2-90L L 2 90 18 120 186.35 190.35 25 10 35 S1 44.6 17.64 437.4 173 0.18 0.36 6.1    SH2-90L
   SH3-15R R 3 15 15 36 46.58 52.59 35 15 50 S1 14.04 0.9863 137.7 9.672 0.16 0.32 0.5    SH3-15R
   SH3-15L L 3 15 15 36 46.58 52.59 35 15 50 S1 14.04 0.9863 137.7 9.672 0.16 0.32 0.5    SH3-15L
   SH3-20R R 3 20 15 50 62.11 68.12 35 15 50 S1 21.55 1.977 211.3 19.39 0.16 0.32 1    SH3-20R
   SH3-20L L 3 20 15 50 62.11 68.12 35 15 50 S1 21.55 1.977 211.3 19.39 0.16 0.32 1    SH3-20L
   SH3-30R R 3 30 20 70 93.17 99.17 35 15 50 S1 37.51 5.119 367.8 50.2 0.18 0.38 2.2    SH3-30R
   SH3-30L L 3 30 20 70 93.17 99.17 35 15 50 S1 37.51 5.119 367.8 50.2 0.18 0.38 2.2    SH3-30L
   SH3-40R R 3 40 20 80 124.23 130.23 35 15 50 S1 54.13 9.734 530.8 95.46 0.18 0.38 3.8    SH3-40R
   SH3-40L L 3 40 20 80 124.23 130.23 35 15 50 S1 54.13 9.734 530.8 95.46 0.18 0.38 3.8    SH3-40L
半標準項目 目錄號碼 螺紋方向 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價
按此		 目錄號碼
   SH3-60R R 3 60 20 140 186.35 192.35 35 15 50 S1 88.29 24.01 865.8 235.5 0.22 0.44 9.3    SH3-60R
   SH3-60L L 3 60 20 140 186.35 192.35 35 15 50 S1 88.29 24.01 865.8 235.5 0.22 0.44 9.3    SH3-60L
