SSR 外彎頭齒條
| 半標準產品 | 目錄號碼 | 模數 | 齒牙數目 |
內徑 A |
節距直徑 C |
外徑 D |
齒寬 E |

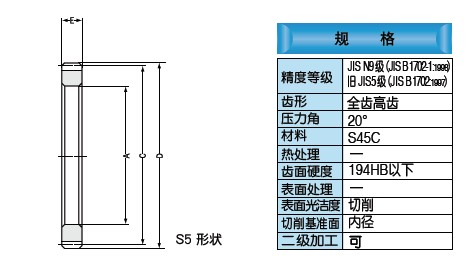

形狀 |
可容許扭矩(kgf·m) 扭曲強力 |
可容許扭矩(kgf·m) 齒面耐久性 |
可容許扭矩(N·m) 扭曲強力 |
可容許扭矩(N·m) 齒面耐久性 |
齒隙下限 | 齒隙上限 |
重量 (kg) |
目錄號碼 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSR2-120 | 2 | 120 | 194 | 240 | 244 | 20 | S5 | 37.35 | 4.489 | 366.3 | 44.02 | 0.22 | 0.44 | 2.5 | SSR2-120 | |
| SSR2-200 | 2 | 200 | 354 | 400 | 404 | 20 | S5 | 64.27 | 8.589 | 630.3 | 84.23 | 0.26 | 0.52 | 4.3 | SSR2-200 | |
| SSR2.5-120 | 2.5 | 120 | 245 | 300 | 305 | 25 | S5 | 72.94 | 9.021 | 715.3 | 88.46 | 0.24 | 0.48 | 4.6 | SSR2.5-120 | |
| SSR2.5-200 | 2.5 | 200 | 445 | 500 | 505 | 25 | S5 | 125.5 | 17.23 | 1231 | 169 | 0.28 | 0.58 | 8 | SSR2.5-200 | |
| SSR3-120 | 3 | 120 | 296 | 360 | 366 | 30 | S5 | 126 | 15.96 | 1236 | 156.5 | 0.26 | 0.52 | 7.8 | SSR3-120 | |
| SSR3-160 | 3 | 160 | 416 | 480 | 486 | 30 | S5 | 171.4 | 23.04 | 1681 | 225.9 | 0.3 | 0.64 | 10.6 | SSR3-160 |
