正齒輪

您現在的位置：首頁>產品展示>齒輪、齒條 >正齒輪
SSGS 研磨正小齒輪軸

SSGS 研磨正小齒輪軸








半標準產品 目錄號碼 模數 齒牙數目 變位系數 軸徑（左）
A		 軸長（左）
B		 節距直徑
C		 外徑
D		 齒寬
E		 軸徑（右）
A'		 軸長（右）
F		 總長

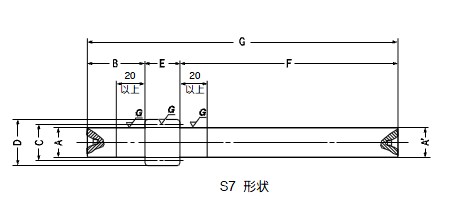

G		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   SSGS1.5-10 1.5 10 0.5 12.2 25 15 19.35 15 12.2 100 140 S7 1.231 0.3224 12.07 3.162 0.08 0.16 0.14    SSGS1.5-10
   SSGS1.5-11 1.5 11 0.5 13.7 25 16.5 20.85 15 13.7 100 140 S7 1.404 0.3983 13.77 3.906 0.08 0.16 0.17    SSGS1.5-11
   SSGS1.5-12 1.5 12   13.7 25 18 21 15 13.7 100 140 S7 1.152 0.3226 11.3 3.164 0.08 0.16 0.17    SSGS1.5-12
   SSGS1.5-13 1.5 13   15.2 25 19.5 22.5 15 15.2 100 140 S7 1.322 0.3894 12.96 3.819 0.08 0.16 0.21    SSGS1.5-13
   SSGS2-10 2 10 0.5 16.2 30 20 25.8 20 16.2 120 170 S7 2.917 0.7807 28.61 7.656 0.08 0.16 0.3    SSGS2-10
   SSGS2-11 2 11 0.5 18.2 30 22 27.8 20 18.2 120 170 S7 3.329 0.9638 32.65 9.452 0.08 0.16 0.38    SSGS2-11
   SSGS2-12 2 12   18.2 30 24 28 20 18.2 120 170 S7 2.732 0.7806 26.79 7.655 0.08 0.16 0.38    SSGS2-12
   SSGS2-13 2 13   20.2 30 26 30 20 20.2 120 170 S7 3.134 0.9415 30.73 9.233 0.08 0.16 0.46    SSGS2-13
   SSGS2.5-10 2.5 10 0.5 20.2 35 25 32.25 25 20.2 135 195 S7 5.697 1.548 55.87 15.18 0.08 0.16 0.54    SSGS2.5-10
   SSGS2.5-11 2.5 11 0.5 22.7 35 27.5 34.75 25 22.7 135 195 S7 6.502 1.91 63.76 18.73 0.08 0.16 0.68    SSGS2.5-11
半標準項目 目錄號碼 模數 齒牙數目 變位系數 軸徑（左）
A		 軸長（左）
B		 節距直徑
C		 外徑
D		 齒寬
E		 軸徑（右）
A'		 軸長（右）
F		 總長
G		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   SSGS2.5-12 2.5 12   22.7 35 30 35 25 22.7 135 195 S7 5.335 1.547 52.32 15.17 0.08 0.16 0.68    SSGS2.5-12
   SSGS2.5-13 2.5 13   25.2 35 32.5 37.5 25 25.2 135 195 S7 5.1 1.555 50.01 15.25 0.08 0.16 0.83    SSGS2.5-13
   SSGS3-10 3 10 0.5 24.2 40 30 38.7 30 24.2 150 220 S7 8.204 2.255 80.45 22.11 0.08 0.16 0.89    SSGS3-10
   SSGS3-11 3 11 0.5 27.2 40 33 41.7 30 27.2 150 220 S7 9.363 2.788 91.82 27.34 0.08 0.16 1.1    SSGS3-11
   SSGS3-12 3 12   27.2 40 36 42 30 27.2 150 220 S7 7.683 2.258 75.34 22.14 0.08 0.16 1.1    SSGS3-12
   SSGS3-13 3 13   30.2 40 39 45 30 30.2 150 220 S7 8.813 2.727 86.43 26.74 0.08 0.16 1.4    SSGS3-13
