正齒輪

您現在的位置：首頁>產品展示>齒輪、齒條 >正齒輪
MSGA研磨正齒輪

MSGA研磨正齒輪

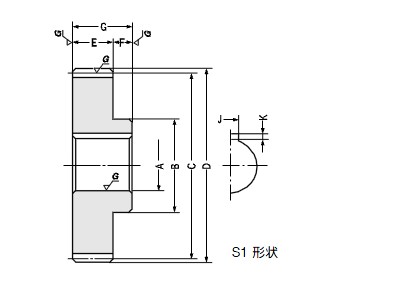

半標準產品 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA1-18 1 18 8 15 18 20 10 5 15     3 1.4 S1 1.238 0.65 12.14 6.374 0.08 0.16 0.02    MSGA1-18
   MSGA1-20 1 20 8 17 20 22 10 5 15     3 1.4 S1 1.45 0.8197 14.22 8.038 0.08 0.16 0.03    MSGA1-20
   MSGB1-20 1 20 10 17 20 22 10 5 15     4 1.8 S1 1.45 0.8197 14.22 8.038 0.08 0.16 0.03    MSGB1-20
   MSGA1-24 1 24 10 20 24 26 10 5 15     4 1.8 S1 1.884 1.22 18.48 11.96 0.08 0.16 0.04    MSGA1-24
   MSGB1-24 1 24 12 20 24 26 10 5 15     4 1.8 S1 1.884 1.22 18.48 11.96 0.08 0.16 0.04    MSGB1-24
   MSGA1-25 1 25 10 20 25 27 10 5 15     4 1.8 S1 1.995 1.333 19.56 13.07 0.08 0.16 0.04    MSGA1-25
   MSGB1-25 1 25 12 20 25 27 10 5 15     4 1.8 S1 1.995 1.333 19.56 13.07 0.08 0.16 0.04    MSGB1-25
   MSGA1-30 1 30 10 25 30 32 10 5 15     4 1.8 S1 2.558 1.942 25.09 19.04 0.08 0.16 0.07    MSGA1-30
   MSGB1-30 1 30 12 25 30 32 10 5 15     4 1.8 S1 2.558 1.942 25.09 19.04 0.08 0.16 0.07    MSGB1-30
   MSGA1-35 1 35 10 25 35 37 10 5 15     4 1.8 S1 3.133 2.674 30.72 26.22 0.08 0.16 0.09    MSGA1-35
半標準項目 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGB1-35 1 35 15 25 35 37 10 5 15     5 2.3 S1 3.133 2.674 30.72 26.22 0.08 0.16 0.09    MSGB1-35
   MSGA1-36 1 36 12 25 36 38 10 5 15     4 1.8 S1 3.25 2.836 31.87 27.81 0.08 0.16 0.1    MSGA1-36
   MSGB1-36 1 36 15 25 36 38 10 5 15     5 2.3 S1 3.25 2.836 31.87 27.81 0.08 0.16 0.1    MSGB1-36
   MSGA1-40 1 40 12 30 40 42 10 5 15     4 1.8 S1 3.718 3.531 36.46 34.63 0.08 0.16 0.12    MSGA1-40
   MSGB1-40 1 40 15 30 40 42 10 5 15     5 2.3 S1 3.718 3.531 36.46 34.63 0.08 0.16 0.11    MSGB1-40
   MSGA1-45 1 45 12 30 45 47 10 5 15     4 1.8 S1 4.309 4.513 42.26 44.26 0.08 0.16 0.15    MSGA1-45
   MSGB1-45 1 45 15 30 45 47 10 5 15     5 2.3 S1 4.309 4.513 42.26 44.26 0.08 0.16 0.14    MSGB1-45
   MSGA1-48 1 48 12 30 48 50 10 5 15     4 1.8 S1 4.667 5.163 45.77 50.63 0.08 0.16 0.17    MSGA1-48
   MSGB1-48 1 48 15 30 48 50 10 5 15     5 2.3 S1 4.667 5.163 45.77 50.63 0.08 0.16 0.16    MSGB1-48
   MSGA1-50 1 50 12 35 50 52 10 5 15     4 1.8 S1 4.906 5.621 48.11 55.12 0.08 0.16 0.19    MSGA1-50
半標準項目 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGB1-50 1 50 15 35 50 52 10 5 15     5 2.3 S1 4.906 5.621 48.11 55.12 0.08 0.16 0.18    MSGB1-50
   MSGA1-55 1 55 15 40 55 57 10 10 20     5 2.3 S1 5.507 6.858 54 67.25 0.1 0.18 0.27    MSGA1-55
   MSGB1-55 1 55 20 40 55 57 10 10 20     6 2.8 S1 5.507 6.858 54 67.25 0.1 0.18 0.25    MSGB1-55
   MSGA1-60 1 60 15 40 60 62 10 10 20     5 2.3 S1 6.111 8.223 59.93 80.64 0.1 0.18 0.3    MSGA1-60
   MSGB1-60 1 60 20 40 60 62 10 10 20     6 2.8 S1 6.111 8.223 59.93 80.64 0.1 0.18 0.28    MSGB1-60
   MSGA1-70 1 70 20 45 70 72 10 10 20     6 2.8 S1 7.327 11.35 71.85 111.3 0.1 0.18 0.39    MSGA1-70
   MSGB1-70 1 70 25 45 70 72 10 10 20     8 3.3 S1 7.327 11.35 71.85 111.3 0.1 0.18 0.36    MSGB1-70
   MSGA1-80 1 80 20 45 80 82 10 10 20     6 2.8 S1 8.55 15.01 83.85 147.2 0.1 0.18 0.48    MSGA1-80
   MSGB1-80 1 80 25 45 80 82 10 10 20     8 3.3 S1 8.55 15.01 83.85 147.2 0.1 0.18 0.46    MSGB1-80
   MSGA1-100 1 100 20 45 100 102 10 10 20     6 2.8 S1 10.49 22.84 102.9 224 0.1 0.18 0.71    MSGA1-100

半標準產品		 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGB1-100 1 100 25 45 100 102 10 10 20     8 3.3 S1 10.49 22.84 102.9 224 0.1 0.18 0.68    MSGB1-100
   MSGA1.5-15 1.5 15 10 18 22.5 25.5 15 10 25     4 1.8 S1 3.145 1.508 30.84 14.79 0.08 0.16 0.05    MSGA1.5-15
   MSGA1.5-18 1.5 18 10 22 27 30 15 10 25     4 1.8 S1 4.18 2.257 40.99 22.13 0.08 0.16 0.08    MSGA1.5-18
   MSGB1.5-18 1.5 18 12 22 27 30 15 10 25     4 1.8 S1 4.18 2.257 40.99 22.13 0.08 0.16 0.08    MSGB1.5-18
   MSGA1.5-20 1.5 20 12 25 30 33 15 10 25     4 1.8 S1 4.892 2.843 47.97 27.88 0.08 0.16 0.09    MSGA1.5-20
   MSGB1.5-20 1.5 20 15 25 30 33 15 10 25     5 2.3 S1 4.892 2.843 47.97 27.88 0.08 0.16 0.1    MSGB1.5-20
   MSGA1.5-24 1.5 24 12 28 36 39 15 10 25     4 1.8 S1 6.359 4.236 62.36 41.54 0.08 0.16 0.14    MSGA1.5-24
   MSGB1.5-24 1.5 24 15 28 36 39 15 10 25     5 2.3 S1 6.359 4.236 62.36 41.54 0.08 0.16 0.14    MSGB1.5-24
   MSGA1.5-25 1.5 25 14 30 37.5 40.5 15 10 25     5 2.3 S1 6.732 4.631 66.02 45.41 0.08 0.16 0.15    MSGA1.5-25
   MSGB1.5-25 1.5 25 16 30 37.5 40.5 15 10 25     5 2.3 S1 6.732 4.631 66.02 45.41 0.08 0.16 0.14    MSGB1.5-25
半標準項目 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA1.5-30 1.5 30 15 30 45 48 15 10 25     5 2.3 S1 8.633 6.77 84.66 66.39 0.08 0.16 0.2    MSGA1.5-30
   MSGB1.5-30 1.5 30 18 30 45 48 15 10 25     6 2.8 S1 8.633 6.77 84.66 66.39 0.08 0.16 0.19    MSGB1.5-30
   MSGA1.5-35 1.5 35 15 32 52.5 55.5 15 10 25     5 2.3 S1 10.58 9.335 103.8 91.54 0.1 0.18 0.31    MSGA1.5-35
   MSGB1.5-35 1.5 35 18 32 52.5 55.5 15 10 25     6 2.8 S1 10.58 9.335 103.8 91.54 0.1 0.18 0.3    MSGB1.5-35
   MSGA1.5-36 1.5 36 15 32 54 57 15 10 25     5 2.3 S1 10.97 9.9 107.6 97.08 0.1 0.18 0.32    MSGA1.5-36
   MSGB1.5-36 1.5 36 18 32 54 57 15 10 25     6 2.8 S1 10.97 9.9 107.6 97.08 0.1 0.18 0.31    MSGB1.5-36
   MSGA1.5-40 1.5 40 16 35 60 63 15 10 25     5 2.3 S1 12.55 12.33 123.1 120.9 0.1 0.18 0.36    MSGA1.5-40
   MSGB1.5-40 1.5 40 20 35 60 63 15 10 25     6 2.8 S1 12.55 12.33 123.1 120.9 0.1 0.18 0.34    MSGB1.5-40
   MSGA1.5-45 1.5 45 16 40 67.5 70.5 15 10 25     5 2.3 S1 14.54 15.78 142.6 154.7 0.1 0.18 0.51    MSGA1.5-45
   MSGB1.5-45 1.5 45 20 40 67.5 70.5 15 10 25     6 2.8 S1 14.54 15.78 142.6 154.7 0.1 0.18 0.49    MSGB1.5-45
半標準項目 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA1.5-48 1.5 48 16 40 72 75 15 10 25     5 2.3 S1 15.75 18.06 154.5 177.1 0.1 0.18 0.54    MSGA1.5-48
   MSGB1.5-48 1.5 48 20 40 72 75 15 10 25     6 2.8 S1 15.75 18.06 154.5 177.1 0.1 0.18 0.53    MSGB1.5-48
   MSGA1.5-50 1.5 50 18 40 75 78 15 10 25     6 2.8 S1 16.56 19.67 162.4 192.9 0.1 0.18 0.55    MSGA1.5-50
   MSGB1.5-50 1.5 50 22 40 75 78 15 10 25     6 2.8 S1 16.56 19.67 162.4 192.9 0.1 0.18 0.53    MSGB1.5-50
   MSGA1.5-55 1.5 55 20 45 82.5 85.5 15 10 25     6 2.8 S1 18.59 24.01 182.3 235.5 0.1 0.18 0.73    MSGA1.5-55
   MSGB1.5-55 1.5 55 25 45 82.5 85.5 15 10 25     8 3.3 S1 18.59 24.01 182.3 235.5 0.1 0.18 0.7    MSGB1.5-55
   MSGA1.5-60 1.5 60 20 45 90 93 15 10 25     6 2.8 S1 20.62 28.82 202.2 282.6 0.1 0.18 0.8    MSGA1.5-60
   MSGB1.5-60 1.5 60 25 45 90 93 15 10 25     8 3.3 S1 20.62 28.82 202.2 282.6 0.1 0.18 0.76    MSGB1.5-60
   MSGA1.5-70 1.5 70 20 45 105 108 15 10 25     6 2.8 S1 23.55 37.97 230.9 372.4 0.12 0.2 1.14    MSGA1.5-70
   MSGB1.5-70 1.5 70 25 45 105 108 15 10 25     8 3.3 S1 23.55 37.97 230.9 372.4 0.12 0.2 1.11    MSGB1.5-70

半標準產品		 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA1.5-80 1.5 80 20 45 120 123 15 10 25     6 2.8 S1 27.48 50.33 269.5 493.6 0.12 0.2 1.4    MSGA1.5-80
   MSGB1.5-80 1.5 80 25 45 120 123 15 10 25     8 3.3 S1 27.48 50.33 269.5 493.6 0.12 0.2 1.3    MSGB1.5-80
   MSGA1.5-100 1.5 100 25 50 150 153 15 10 25     8 3.3 S1 35.4 80.24 347.2 786.9 0.12 0.2 2.2    MSGA1.5-100
   MSGB1.5-100 1.5 100 30 50 150 153 15 10 25     8 3.3 S1 35.4 80.24 347.2 786.9 0.12 0.2 2.1    MSGB1.5-100
   MSGA2-15 2 15 12 24 30 34 20 10 30     4 1.8 S1 7.456 3.642 73.12 35.72 0.1 0.2 0.11    MSGA2-15
   MSGB2-15 2 15 15 24 30 34 20 10 30     5 2.3 S1 7.456 3.642 73.12 35.72 0.1 0.2 0.1    MSGB2-15
   MSGA2-18 2 18 12 30 36 40 20 10 30     4 1.8 S1 9.908 5.459 97.16 53.53 0.1 0.2 0.2    MSGA2-18
   MSGB2-18 2 18 15 30 36 40 20 10 30     5 2.3 S1 9.908 5.459 97.16 53.53 0.1 0.2 0.19    MSGB2-18
   MSGA2-20 2 20 15 32 40 44 20 10 30     5 2.3 S1 11.6 6.891 113.8 67.58 0.1 0.2 0.29    MSGA2-20
   MSGB2-20 2 20 18 32 40 44 20 10 30     6 2.8 S1 11.6 6.891 113.8 67.58 0.1 0.2 0.2    MSGB2-20
半標準項目 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA2-24 2 24 15 35 48 52 20 10 30     5 2.3 S1 15.07 10.28 147.8 100.8 0.1 0.2 0.35    MSGA2-24
   MSGB2-24 2 24 18 35 48 52 20 10 30     6 2.8 S1 15.07 10.28 147.8 100.8 0.1 0.2 0.34    MSGB2-24
   MSGA2-25 2 25 16 35 50 54 20 10 30     5 2.3 S1 15.96 11.24 156.5 110.2 0.1 0.2 0.36    MSGA2-25
   MSGB2-25 2 25 20 35 50 54 20 10 30     6 2.8 S1 15.96 11.24 156.5 110.2 0.1 0.2 0.35    MSGB2-25
   MSGA2-30 2 30 18 40 60 64 20 10 30     6 2.8 S1 20.46 16.45 200.6 161.3 0.12 0.22 0.47    MSGA2-30
   MSGB2-30 2 30 22 40 60 64 20 10 30     6 2.8 S1 20.46 16.45 200.6 161.3 0.12 0.22 0.44    MSGB2-30
   MSGA2-35 2 35 18 40 70 74 20 10 30     6 2.8 S1 25.07 22.7 245.9 222.6 0.12 0.22 0.71    MSGA2-35
   MSGB2-35 2 35 22 40 70 74 20 10 30     6 2.8 S1 25.07 22.7 245.9 222.6 0.12 0.22 0.68    MSGB2-35
   MSGA2-36 2 36 18 40 72 76 20 10 30     6 2.8 S1 26 24.07 255 236 0.12 0.22 0.76    MSGA2-36
   MSGB2-36 2 36 22 40 72 76 20 10 30     6 2.8 S1 26 24.07 255 236 0.12 0.22 0.73    MSGB2-36
半標準項目 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA2-40 2 40 20 45 80 84 20 10 30     6 2.8 S1 29.74 30.02 291.6 294.4 0.12 0.22 0.82    MSGA2-40
   MSGB2-40 2 40 25 45 80 84 20 10 30     8 3.3 S1 29.74 30.02 291.6 294.4 0.12 0.22 0.79    MSGB2-40
   MSGA2-45 2 45 20 45 90 94 20 10 30     6 2.8 S1 34.48 38.43 338.1 376.9 0.12 0.22 1    MSGA2-45
   MSGB2-45 2 45 25 45 90 94 20 10 30     8 3.3 S1 34.48 38.43 338.1 376.9 0.12 0.22 1.1    MSGB2-45
   MSGA2-48 2 48 22 50 96 100 20 10 30     6 2.8 S1 35.56 41.92 348.7 411.1 0.12 0.22 1.3    MSGA2-48
   MSGB2-48 2 48 28 50 96 100 20 10 30     8 3.3 S1 35.56 41.92 348.7 411.1 0.12 0.22 1.2    MSGB2-48
   MSGA2-50 2 50 22 50 100 104 20 10 30 13 84 6 2.8 S4 37.38 45.68 366.6 448 0.12 0.22 1.1    MSGA2-50
   MSGB2-50 2 50 28 50 100 104 20 10 30 13 84 8 3.3 S4 37.38 45.68 366.6 448 0.12 0.22 1    MSGB2-50
   MSGA2-55 2 55 25 55 110 114 20 10 30 13 90 8 3.3 S4 41.96 55.84 411.5 547.6 0.14 0.24 1.4    MSGA2-55
   MSGB2-55 2 55 30 55 110 114 20 10 30 13 90 8 3.3 S4 41.96 55.84 411.5 547.6 0.14 0.24 1.3    MSGB2-55

半標準產品		 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA2-60 2 60 25 55 120 124 20 10 30 13 104 8 3.3 S4 46.56 67.11 456.6 658.1 0.14 0.24 1.5    MSGA2-60
   MSGB2-60 2 60 30 55 120 124 20 10 30 13 104 8 3.3 S4 46.56 67.11 456.6 658.1 0.14 0.24 1.4    MSGB2-60
   MSGA2-70 2 70 25 55 140 144 20 10 30 13 114 8 3.3 S4 55.82 92.67 547.4 908.8 0.14 0.24 2.4    MSGA2-70
   MSGB2-70 2 70 30 55 140 144 20 10 30 13 114 8 3.3 S4 55.82 92.67 547.4 908.8 0.14 0.24 2.3    MSGB2-70
   MSGA2-80 2 80 30 60 160 164 20 10 30 13 144 8 3.3 S4 62.19 116.8 609.9 1145 0.14 0.24 2.5    MSGA2-80
   MSGB2-80 2 80 35 60 160 164 20 10 30 13 144 10 3.3 S4 62.19 116.8 609.9 1145 0.14 0.24 2.4    MSGB2-80
   MSGA2-100 2 100 35 80 200 204 20 10 30 13 174 10 3.3 S4 80.09 186 785.4 1824 0.14 0.24 5    MSGA2-100
   MSGB2-100 2 100 40 80 200 204 20 10 30 13 174 12 3.3 S4 80.09 186 785.4 1824 0.14 0.24 4.9    MSGB2-100
   MSGA2.5-15 2.5 15 15 30 37.5 42.5 25 12 37     5 2.3 S1 14.56 7.236 142.8 70.96 0.1 0.2 0.22    MSGA2.5-15
   MSGB2.5-15 2.5 15 18 30 37.5 42.5 25 12 37     6 2.8 S1 14.56 7.236 142.8 70.96 0.1 0.2 0.2    MSGB2.5-15
半標準項目 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA2.5-18 2.5 18 18 38 45 50 25 12 37     6 2.8 S1 19.35 10.86 189.8 106.5 0.1 0.2 0.4    MSGA2.5-18
   MSGB2.5-18 2.5 18 20 38 45 50 25 12 37     6 2.8 S1 19.35 10.86 189.8 106.5 0.1 0.2 0.37    MSGB2.5-18
   MSGA2.5-20 2.5 20 18 40 50 55 25 12 37     6 2.8 S1 22.65 13.71 222.1 134.4 0.1 0.2 0.42    MSGA2.5-20
   MSGB2.5-20 2.5 20 22 40 50 55 25 12 37     6 2.8 S1 22.65 13.71 222.1 134.4 0.1 0.2 0.38    MSGB2.5-20
   MSGA2.5-24 2.5 24 18 40 60 65 25 12 37     6 2.8 S1 29.44 20.47 288.7 200.7 0.12 0.22 0.85    MSGA2.5-24
   MSGB2.5-24 2.5 24 22 40 60 65 25 12 37     6 2.8 S1 29.44 20.47 288.7 200.7 0.12 0.22 0.82    MSGB2.5-24
   MSGA2.5-25 2.5 25 20 45 62.5 67.5 25 12 37     6 2.8 S1 31.17 22.39 305.7 219.6 0.12 0.22 0.65    MSGA2.5-25
   MSGB2.5-25 2.5 25 25 45 62.5 67.5 25 12 37     8 3.3 S1 31.17 22.39 305.7 219.6 0.12 0.22 0.6    MSGB2.5-25
   MSGA2.5-30 2.5 30 22 50 75 80 25 12 37     6 2.8 S1 39.97 32.78 392 321.5 0.12 0.22 0.93    MSGA2.5-30
   MSGB2.5-30 2.5 30 28 50 75 80 25 12 37     8 3.3 S1 39.97 32.78 392 321.5 0.12 0.22 0.85    MSGB2.5-30
半標準項目 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA2.5-35 2.5 35 25 55 87.5 92.5 25 12 37     8 3.3 S1 48.96 45.28 480.1 444 0.12 0.22 1.4    MSGA2.5-35
   MSGB2.5-35 2.5 35 30 55 87.5 92.5 25 12 37     8 3.3 S1 48.96 45.28 480.1 444 0.12 0.22 1.3    MSGB2.5-35
   MSGA2.5-36 2.5 36 25 55 90 95 25 12 37     8 3.3 S1 50.78 48.04 498 471.1 0.12 0.22 1.5    MSGA2.5-36
   MSGB2.5-36 2.5 36 30 55 90 95 25 12 37     8 3.3 S1 50.78 48.04 498 471.1 0.12 0.22 1.4    MSGB2.5-36
   MSGA2.5-40 2.5 40 25 55 100 105 25 12 37     8 3.3 S1 55.33 57.1 542.6 560 0.12 0.22 1.6    MSGA2.5-40
   MSGB2.5-40 2.5 40 32 55 100 105 25 12 37     10 3.3 S1 55.33 57.1 542.6 560 0.12 0.22 1.5    MSGB2.5-40
   MSGA2.5-45 2.5 45 30 60 112.5 117.5 25 12 37     8 3.3 S1 64.13 73.19 628.9 717.7 0.14 0.25 2.2    MSGA2.5-45
   MSGB2.5-45 2.5 45 35 60 112.5 117.5 25 12 37     10 3.3 S1 64.13 73.19 628.9 717.7 0.14 0.25 2.1    MSGB2.5-45
   MSGA2.5-48 2.5 48 30 60 120 125 25 12 37     8 3.3 S1 69.45 83.88 681.1 822.6 0.14 0.25 2.4    MSGA2.5-48
   MSGB2.5-48 2.5 48 35 60 120 125 25 12 37     10 3.3 S1 69.45 83.88 681.1 822.6 0.14 0.25 2.3    MSGB2.5-48

半標準產品		 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA2.5-50 2.5 50 30 60 125 130 25 12 37 17 105 8 3.3 S4 73.01 91.45 716 896.8 0.14 0.25 2.1    MSGA2.5-50
   MSGB2.5-50 2.5 50 35 60 125 130 25 12 37 17 105 10 3.3 S4 73.01 91.45 716 896.8 0.14 0.25 2    MSGB2.5-50
   MSGA2.5-55 2.5 55 30 70 137.5 142.5 25 12 37 17 115 8 3.3 S4 81.95 111.6 803.6 1094 0.14 0.25 3.2    MSGA2.5-55
   MSGB2.5-55 2.5 55 40 70 137.5 142.5 25 12 37 17 115 12 3.3 S4 81.95 111.6 803.6 1094 0.14 0.25 3.1    MSGB2.5-55
   MSGA2.5-60 2.5 60 30 70 150 155 25 12 37 17 130 8 3.3 S4 90.94 133.7 891.8 1311 0.14 0.25 3    MSGA2.5-60
   MSGB2.5-60 2.5 60 40 70 150 155 25 12 37 17 130 12 3.3 S4 90.94 133.7 891.8 1311 0.14 0.25 2.8    MSGB2.5-60
   MSGA2.5-70 2.5 70 40 85 175 180 25 12 37 17 150 12 3.3 S4 104.1 176.1 1021 1727 0.14 0.25 5.4    MSGA2.5-70
   MSGB2.5-70 2.5 70 50 85 175 180 25 12 37 17 150 14 3.8 S4 104.1 176.1 1021 1727 0.14 0.25 5.2    MSGB2.5-70
   MSGA3-15 3 15 18 36 45 51 30 15 45     6 2.8 S1 25.16 12.69 246.7 124.4 0.1 0.2 0.4    MSGA3-15
   MSGB3-15 3 15 22 36 45 51 30 15 45     6 2.8 S1 25.16 12.69 246.7 124.4 0.1 0.2 0.35    MSGB3-15
半標準項目 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA3-18 3 18 20 45 54 60 30 15 45     6 2.8 S1 33.44 19.06 327.9 186.9 0.1 0.2 0.7    MSGA3-18
   MSGB3-18 3 18 25 45 54 60 30 15 45     8 3.3 S1 33.44 19.06 327.9 186.9 0.1 0.2 0.64    MSGB3-18
   MSGA3-20 3 20 20 45 60 66 30 15 45     6 2.8 S1 39.14 24.07 383.8 236 0.12 0.22 0.73    MSGA3-20
   MSGB3-20 3 20 25 45 60 66 30 15 45     8 3.3 S1 39.14 24.07 383.8 236 0.12 0.22 0.66    MSGB3-20
   MSGA3-24 3 24 20 45 72 78 30 15 45     6 2.8 S1 50.87 35.96 498.9 352.6 0.12 0.22 1    MSGA3-24
   MSGB3-24 3 24 25 45 72 78 30 15 45     8 3.3 S1 50.87 35.96 498.9 352.6 0.12 0.22 0.9    MSGB3-24
   MSGA3-25 3 25 25 55 75 81 30 15 45     8 3.3 S1 53.86 39.33 528.2 385.7 0.12 0.22 1.1    MSGA3-25
   MSGB3-25 3 25 30 55 75 81 30 15 45     10 3.3 S1 53.86 39.33 528.2 385.7 0.12 0.22 1    MSGB3-25
   MSGA3-30 3 30 28 60 90 96 30 15 45     8 3.3 S1 69.06 57.65 677.2 565.3 0.12 0.22 1.6    MSGA3-30
   MSGB3-30 3 30 35 60 90 96 30 15 45     10 3.3 S1 69.06 57.65 677.2 565.3 0.12 0.22 1.5    MSGB3-30
半標準項目 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA3-35 3 35 30 60 105 111 30 15 45     8 3.3 S1 80.58 75.93 790.2 744.6 0.14 0.24 2.3    MSGA3-35
   MSGB3-35 3 35 35 60 105 111 30 15 45     10 3.3 S1 80.58 75.93 790.2 744.6 0.14 0.24 2.2    MSGB3-35
   MSGA3-36 3 36 30 60 108 114 30 15 45     8 3.3 S1 83.57 80.58 819.5 790.2 0.14 0.24 2.4    MSGA3-36
   MSGB3-36 3 36 35 60 108 114 30 15 45     10 3.3 S1 83.57 80.58 819.5 790.2 0.14 0.24 2.3    MSGB3-36
   MSGA3-40 3 40 30 70 120 126 30 15 45     8 3.3 S1 95.61 100.7 937.6 987.5 0.14 0.24 2.8    MSGA3-40
   MSGB3-40 3 40 40 70 120 126 30 15 45     12 3.3 S1 95.61 100.7 937.6 987.5 0.14 0.24 2.6    MSGB3-40
   MSGA3-45 3 45 30 70 135 141 30 15 45     8 3.3 S1 110.8 128.9 1087 1264 0.14 0.24 3.8    MSGA3-45
   MSGB3-45 3 45 40 70 135 141 30 15 45     12 3.3 S1 110.8 128.9 1087 1264 0.14 0.24 3.7    MSGB3-45
   MSGA3-48 3 48 35 70 144 150 30 15 45     10 3.3 S1 120 147.4 1177 1445 0.14 0.24 4.2    MSGA3-48
   MSGB3-48 3 48 40 70 144 150 30 15 45     12 3.3 S1 120 147.4 1177 1445 0.14 0.24 4.1    MSGB3-48

半標準產品		 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA3-50 3 50 32 70 150 156 30 15 45 20 126 10 3.3 S4 126.2 160.5 1238 1574 0.14 0.24 3.6    MSGA3-50
   MSGB3-50 3 50 40 70 150 156 30 15 45 20 126 12 3.3 S4 126.2 160.5 1238 1574 0.14 0.24 3.5    MSGB3-50
   MSGA3-55 3 55 35 70 165 171 30 15 45 20 140 10 3.3 S4 135.2 186.8 1326 1832 0.14 0.24 5.1    MSGA3-55
   MSGB3-55 3 55 40 70 165 171 30 15 45 20 140 12 3.3 S4 135.2 186.8 1326 1832 0.14 0.24 4.8    MSGB3-55
   MSGA3-60 3 60 35 80 180 186 30 15 45 20 156 10 3.3 S4 150 224.1 1471 2198 0.14 0.24 5.1    MSGA3-60
   MSGB3-60 3 60 45 80 180 186 30 15 45 20 156 14 3.8 S4 150 224.1 1471 2198 0.14 0.24 4.9    MSGB3-60
   MSGA4-15 4 15 25 48 60 68 40 20 60     8 3.3 S1 59.65 30.84 585 302.4 0.14 0.24 0.92    MSGA4-15
   MSGB4-15 4 15 30 48 60 68 40 20 60     8 3.3 S1 59.65 30.84 585 302.4 0.14 0.24 0.8    MSGB4-15
   MSGA4-18 4 18 25 50 72 80 40 20 60     8 3.3 S1 79.26 46.35 777.3 454.5 0.14 0.24 1.5    MSGA4-18
   MSGB4-18 4 18 30 50 72 80 40 20 60     8 3.3 S1 79.26 46.35 777.3 454.5 0.14 0.24 1.4    MSGB4-18
半標準項目 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA4-20 4 20 28 60 80 88 40 20 60     8 3.3 S1 92.77 58.57 909.8 574.4 0.14 0.24 1.7    MSGA4-20
   MSGB4-20 4 20 32 60 80 88 40 20 60     10 3.3 S1 92.77 58.57 909.8 574.4 0.14 0.24 1.3    MSGB4-20
   MSGA4-24 4 24 28 60 96 104 40 20 60     8 3.3 S1 114.8 83.49 1126 818.7 0.14 0.24 2.4    MSGA4-24
   MSGB4-24 4 24 32 60 96 104 40 20 60     10 3.3 S1 114.8 83.49 1126 818.7 0.14 0.24 2.3    MSGB4-24
   MSGA4-25 4 25 30 60 100 108 40 20 60     8 3.3 S1 121.6 91.35 1192 895.8 0.14 0.24 2.5    MSGA4-25
   MSGB4-25 4 25 35 60 100 108 40 20 60     10 3.3 S1 121.6 91.35 1192 895.8 0.14 0.24 2.4    MSGB4-25
   MSGA4-30 4 30 35 70 120 128 40 20 60     10 3.3 S1 155.9 134.2 1529 1316 0.16 0.26 3.6    MSGA4-30
   MSGB4-30 4 30 40 70 120 128 40 20 60     12 3.3 S1 155.9 134.2 1529 1316 0.16 0.26 3.5    MSGB4-30
   MSGA4-35 4 35 35 70 140 148 40 20 60     10 3.3 S1 191 185.3 1873 1817 0.16 0.26 5.5    MSGA4-35
   MSGB4-35 4 35 40 70 140 148 40 20 60     12 3.3 S1 191 185.3 1873 1817 0.16 0.26 5.3    MSGB4-35
半標準項目 目錄號碼 模數 齒牙數目 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長
G		 腹板厚度
H		 腹板外徑
I		 鍵寬
J		 鍵深
K		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
齒面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
齒面耐久性		 齒隙下限 齒隙上限 重量
(kg)		 單價 目錄號碼
   MSGA4-36 4 36 35 70 144 152 40 20 60     10 3.3 S1 198.1 196.5 1943 1927 0.16 0.26 5.8    MSGA4-36
   MSGB4-36 4 36 40 70 144 152 40 20 60     12 3.3 S1 198.1 196.5 1943 1927 0.16 0.26 5.6    MSGB4-36
   MSGA4-40 4 40 40 80 160 168 40 20 60     12 3.3 S1 216.3 233.6 2121 2291 0.16 0.26 6.5    MSGA4-40
   MSGB4-40 4 40 45 80 160 168 40 20 60     14 3.8 S1 216.3 233.6 2121 2291 0.16 0.26 6.3    MSGB4-40
   MSGA4-45 4 45 40 80 180 188 40 20 60     12 3.3 S1 250.7 298.8 2459 2930 0.16 0.26 8.8    MSGA4-45
   MSGB4-45 4 45 45 80 180 188 40 20 60     14 3.8 S1 250.7 298.8 2459 2930 0.16 0.26 8.6    MSGB4-45
   MSGA4-48 4 48 40 80 192 200 40 20 60 26 160 12 3.3 S4 271.5 341.9 2662 3353 0.16 0.26 6.5    MSGA4-48
   MSGB4-48 4 48 45 80 192 200 40 20 60 26 160 14 3.8 S4 271.5 341.9 2662 3353 0.16 0.26 6.3    MSGB4-48
   MSGA4-50 4 50 40 85 200 208 40 20 60 26 168 12 3.3 S4 285.4 371.9 2799 3647 0.16 0.26 8.3    MSGA4-50
   MSGB4-50 4 50 50 85 200 208 40 20 60 26 168 14 3.8 S4 285.4 371.9 2799 3647 0.16 0.26 7.9    MSGB4-50

Copyright © Power By Eforces All Rights Reserved 網站制作：易勢科技

遼ICP備11017810號-1

地址：沈陽市沈北新區道義南大街28-3號江南甲第C座1003室 電話：024-86201020 86227920 86299009 傳真：024-86208926 E-mail：E-mail：suconn@163.com

  • 客服1
  • 點擊這里給我發消息
  • 客服2
  • 點擊這里給我發消息
