齒條

您現在的位置：首頁>產品展示>齒輪、齒條 >齒條

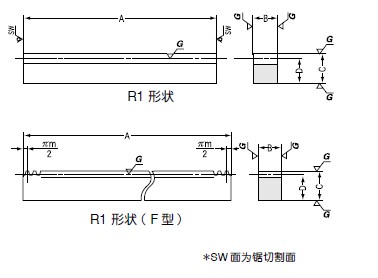

KRG 研磨齒條

KRG 研磨齒條






半標準產品 目錄號碼 模數 總長
A		 齒寬
B		 高度
C		 節距線高度
D		 有效齒數 定位孔尺寸
E		 定位孔尺寸
F		 定位孔尺寸
G		 定位孔數目 定位螺絲尺寸 平底擴孔銑尺寸
H		 平底擴孔銑尺寸
I		 平底擴孔銑尺寸
J		 平底擴孔銑尺寸
K		 形狀 可容許力量
扭曲強力		 可容許力量
齒面耐久性		 可容許力量(N)
扭曲強力		 可容許力量(N)
齒面耐久性		 重量
（kg）		 目錄號碼
   KRG1-100 1 98 10 15 14 29                   R1 156.3 65.34 1533 640.8 0.11  KRG1-100
   KRG1.5-100 1.5 101 15 20 18.5 20                   R1 351.8 147 3450 1442 0.23  KRG1.5-100
   KRG2-100 2 98 20 25 23 14                   R1 625.4 261.4 6133 2563 0.36  KRG2-100
   KRG2.5-100 2.5 100 25 30 27.5 11                   R1 977.1 408.4 9582 4005 0.55  KRG2.5-100
   KRG3-100 3 101 30 35 32 9                   R1 1407 588.1 13800 5767 0.78  KRG3-100
   KRG1-500 1 505 10 15 14 159                   R1 156.3 65.34 1533 640.8 0.55  KRG1-500
   KRG1.5-500 1.5 505 15 20 18.5 106                   R1 351.8 147 3450 1442 1.2  KRG1.5-500
   KRG2-500 2 505 20 25 23 80                   R1 625.4 261.4 6133 2563 1.9  KRG2-500
   KRG2.5-500 2.5 505 25 30 27.5 63                   R1 977.1 408.4 9582 4005 2.6  KRG2.5-500
   KRG3-500 3 505 30 35 32 53                   R1 1407 588.1 13800 5767 3.8  KRG3-500
半標準項目 目錄號碼 模數 總長
A		 齒寬
B		 高度
C		 節距線高度
D		 有效齒數 定位孔尺寸
E		 定位孔尺寸
F		 定位孔尺寸
G		 定位孔數目 定位螺絲尺寸 平底擴孔銑尺寸
H		 平底擴孔銑尺寸
I		 平底擴孔銑尺寸
J		 平底擴孔銑尺寸
K		 形狀 可容許力量
扭曲強力		 可容許力量
齒面耐久性		 可容許力量(N)
扭曲強力		 可容許力量(N)
齒面耐久性		 重量
（kg）		 目錄號碼
   KRGF1-1000 1 999.03 10 20 19 318                   R1 156.3 65.34 1533 640.8 1.5  KRGF1-1000
   KRGF1.5-1000 1.5 999.03 15 20 18.5 212                   R1 351.8 147 3450 1442 2.2  KRGF1.5-1000
   KRGF2-1000 2 1005.31 20 25 23 160                   R1 625.4 261.4 6133 2563 3.6  KRGF2-1000
   KRGF2.5-1000 2.5 1005.31 25 30 27.5 128                   R1 977.1 408.4 9582 4005 5.4  KRGF2.5-1000
   KRGF3-1000 3 999.03 30 35 32 106                   R1 1407 588.1 13800 5767 7.5  KRGF3-1000

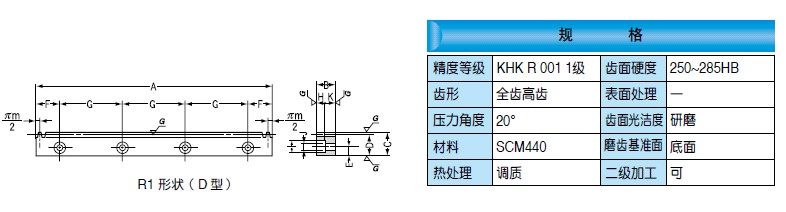

   KRGD1-500 1 499.51 10 15 14 159 6 39.75 140 4 M4 5 8 4.5 5 R1 156.3 65.34 1533 640.8 0.55  KRGD1-500
   KRGD1.5-500 1.5 499.51 15 20 18.5 106 8 39.75 140 4 M5 6 10 6 9 R1 351.8 147 3450 1442 1  KRGD1.5-500
   KRGD2-500 2 502.65 20 25 23 80 10 41.32 140 4 M6 7 11 7 13 R1 625.4 261.4 6133 2563 1.7  KRGD2-500
   KRGD2.5-500 2.5 502.65 25 30 27.5 64 12 41.32 140 4 M8 9 14 9 16 R1 977.1 408.4 9582 4005 2.6  KRGD2.5-500
   KRGD3-500 3 499.51 30 35 32 53 14 39.75 140 4 M10 11 17.5 11 19 R1 1407 588.1 13800 5767 3.6  KRGD3-500
