等比傘形齒輪

您現在的位置：首頁>產品展示>齒輪、齒條 >等比傘形齒輪
[SM 等徑傘輪] 系列名單

[SM 等徑傘輪] 系列名單






半標準產品 目錄號碼 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角

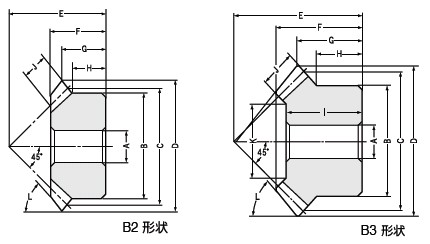

L		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  SM2-16 2 16 10 27 32 34.83 30 19 15.41 11.5 19 7   51 B2 0.3913 0.0339 3.837 0.3324 0.06 0.16 0.09 SM2-16 SM2-16
  SM2.5-16 2.5 16 12 34 40 43.53 35 21 16.77 12 21 9   51 B2 0.778 0.069 7.629 0.6767 0.07 0.17 0.13 SM2.5-16 SM2.5-16
  SM3-16 3 16 14 42 48 52.24 40 23 18.12 13 23 11   51 B2 1.36 0.1231 13.34 1.207 0.08 0.18 0.22 SM3-16 SM3-16
  SM4-16 4 16 16 55 64 69.66 50 28 20.83 13.5 28 14   51 B2 3.131 0.2923 30.7 2.866 0.12 0.27 0.48 SM4-16 SM4-16
  SM5-16 5 16 20 70 80 87.07 65 37 28.53 20 37 17   51 B2 6.002 0.5728 58.86 5.617 0.14 0.34 1 SM5-16 SM5-16
  SM1-20 1 20 6 16 20 21.41 20 13.94 10.71 8 12 5 9.86 49.8 B3 0.0909 0.0086 0.8914 0.0843 0.03 0.13 0.02 SM1-20 SM1-20
  SM1.25-20 1.25 20 8 22 25 26.77 23 15.27 11.38 9 13 6 13.03 49.8 B3 0.1734 0.0166 1.7 0.1628 0.04 0.14 0.04 SM1.25-20 SM1.25-20
SM1.5-20 1.5 20 8 26 30 32.12 30 21.24 16.06 13 19 8 15.37 49.8 B3 0.3179 0.031 3.118 0.304 0.05 0.15 0.07 SM1.5-20 SM1.5-20
SM2-20 2 20 12 34 40 42.83 37 24.89 18.41 14 22 10 21.72 49.8 B3 0.7271 0.0733 7.13 0.7188 0.06 0.16 0.15 SM2-20 SM2-20
SM2.5-20 2.5 20 14 42 50 53.54 48 32.54 24.77 19 29 12 28.06 49.8 B3 1.387 0.1435 13.6 1.407 0.07 0.17 0.3 SM2.5-20 SM2.5-20
半標準項目 目錄號碼 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
SM3-20 3 20 16 50 60 64.24 58 39.84 30.12 23 35 15 31.57 49.8 B3 2.454 0.2587 24.07 2.537 0.08 0.18 0.5 SM3-20 SM3-20
SM3.5-20 3.5 20 20 60 70 74.95 65 44.13 32.47 25 40 18 39.09 49.8 B3 3.959 0.4236 38.82 4.154 0.1 0.25 0.8 SM3.5-20 SM3.5-20
SM4-20 4 20 20 64 80 85.65 75 50.78 37.83 27 45 20 43.43 49.8 B3 5.817 0.6307 57.04 6.185 0.12 0.27 1.1 SM4-20 SM4-20
  SM5-20 5 20 25 80 100 107.07 90 60.38 43.54 30 54 26 54.46 49.8 B3 11.61 1.288 113.9 12.63 0.14 0.34 2.1 SM5-20 SM5-20
  SM6-20 6 20 28 100 120 128.48 104 67.67 48.24 34 60 30 67.15 49.8 B3 19.44 2.224 190.6 21.81 0.16 0.36 3.6 SM6-20 SM6-20
  SM8-20 8 20 30 130 160 171.31 125 73.33 50.66 30 62 35 95 49.8 B3 42.07 5.061 412.6 49.63 0.2 0.45 7.1 SM8-20 SM8-20
  SM1-25 1 25 6 20 25 26.41 23 15.16 11.21 8 14 6 15.03 48.85 B3 0.1498 0.0166 1.469 0.1628 0.03 0.13 0.04 SM1-25 SM1-25
  SM1.25-25 1.25 25 8 25 31.25 33.02 28 17.88 13.26 9.25 16 7 18.7 48.85 B3 0.2806 0.0319 2.752 0.3128 0.04 0.14 0.06 SM1.25-25 SM1.25-25
  SM1.5-25 1.5 25 10 30 37.5 39.62 34 22.25 16.31 11.5 19 9 19.54 48.85 B3 0.5057 0.0586 4.959 0.5747 0.05 0.15 0.14 SM1.5-25 SM1.5-25
  SM2-25 2 25 12 40 50 52.83 40 24.33 16.41 10 20 12 26.06 48.85 B3 1.199 0.1435 11.76 1.407 0.06 0.16 0.2 SM2-25 SM2-25
半標準項目 目錄號碼 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  SM2.5-25 2.5 25 16 50 62.5 66.04 50 30.41 20.52 12.5 26 15 34.57 48.85 B3 2.341 0.287 22.96 2.814 0.07 0.17 0.4 SM2.5-25 SM2.5-25
  SM3-25 3 25 20 60 75 79.24 60 37.81 24.62 15 32 20 37.43 48.85 B3 4.293 0.5346 42.1 5.243 0.08 0.18 0.7 SM3-25 SM3-25
  SM3.5-25 3.5 25 25 70 87.5 92.45 70 43.23 28.72 17.5 37 22 46.77 48.85 B3 6.6 0.8348 64.72 8.187 0.1 0.25 1.1 SM3.5-25 SM3.5-25
  SM4-25 4 25 28 80 100 105.66 80 49.32 32.83 20 43 25 55.29 48.85 B3 9.82 1.262 96.3 12.38 0.12 0.27 1.7 SM4-25 SM4-25
  SM5-25 5 25 28 100 125 132.07 100 60.82 41.04 25 50 30 65.15 48.85 B3 18.73 2.468 183.7 24.2 0.14 0.34 3.4 SM5-25 SM5-25
  SM6-25 6 25 28 120 150 158.48 120 72.32 49.24 30 61 35 83 48.85 B3 31.51 4.293 309 42.1 0.16 0.36 5.4 SM6-25 SM6-25
  SM1-30 1 30 8 24 30 31.41 28 17.71 13.71 10 16 6 19.03 48.2 B3 0.2028 0.0262 1.989 0.2569 0.03 0.13 0.05 SM1-30 SM1-30
  SM1.25-30 1.25 30 10 30 37.5 39.27 36 23.47 18.13 13.5 21 8 22.37 48.2 B3 0.4134 0.0546 4.054 0.5354 0.04 0.14 0.13 SM1.25-30 SM1.25-30
  SM1.5-30 1.5 30 10 36 45 47.12 43 28.24 21.56 16 25 10 25.71 48.2 B3 0.7331 0.0988 7.189 0.9689 0.05 0.15 0.2 SM1.5-30 SM1.5-30
  SM2-30 2 30 12 45 60 62.83 50 29.42 21.41 12.5 25 12 36.06 48.2 B3 1.623 0.2261 15.92 2.217 0.06 0.16 0.37 SM2-30 SM2-30

半標準產品		 目錄號碼 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  SM2.5-30 2.5 30 16 60 75 78.54 62 36.28 26.27 17 32 15 47.57 48.2 B3 3.169 0.4513 31.08 4.426 0.07 0.17 0.77 SM2.5-30 SM2.5-30
  SM3-30 3 30 20 70 90 94.24 75 45.47 32.12 20 40 20 53.43 48.2 B3 5.865 0.849 57.52 8.326 0.08 0.18 1.3 SM3-30 SM3-30
  SM3.5-30 3.5 30 25 90 105 109.95 85 49.66 34.97 25 45 22 67.77 48.2 B3 8.969 1.323 87.95 12.97 0.1 0.25 2.3 SM3.5-30 SM3.5-30
  SM4-30 4 30 28 100 120 125.66 95 54.52 37.83 25 50 25 79.29 48.2 B3 13.34 1.996 130.8 19.57 0.12 0.27 3.2 SM4-30 SM4-30
  SM5-30 5 30 28 130 150 157.07 120 68.56 48.54 35 62 30 99.15 48.2 B3 25.36 3.906 248.7 38.3 0.14 0.34 6 SM5-30 SM5-30
