等比傘形齒輪

您現在的位置：首頁>產品展示>齒輪、齒條 >等比傘形齒輪
[MMSA 螺旋等徑傘輪] 系列名單

[MMSA 螺旋等徑傘輪] 系列名單

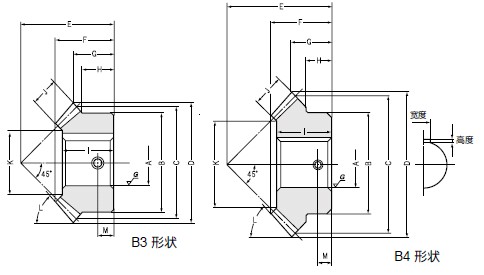

半標準產品 目錄號碼 螺紋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 鍵槽
寬度		 鍵槽
深度		 螺紋孔
M		 螺紋孔數目 螺紋大小 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  MMSA1-20R R 1 20 8 17 20 21.29 20 13.53 10.64 8.5 12.2 4.5 11.67 50.35     4.5 1 M4 B3 0.2287 0.213 2.243 2.089 0.03 0.13 0.02 MMSA1-20L MMSA1-20R
  MMSB1-20R R 1 20 10 17 20 21.29 20 13.53 10.64 8.5 12.2 4.5 11.67 50.35     4.5 1 M4 B3 0.2287 0.213 2.243 2.089 0.03 0.13 0.02 MMSB1-20L MMSB1-20R
  MMSA1-20L L 1 20 8 17 20 21.29 20 13.53 10.64 8.5 12.2 4.5 11.67 50.35     4.5 1 M4 B3 0.2287 0.213 2.243 2.089 0.03 0.13 0.02 MMSA1-20R MMSA1-20L
  MMSB1-20L L 1 20 10 17 20 21.29 20 13.53 10.64 8.5 12.2 4.5 11.67 50.35     4.5 1 M4 B3 0.2287 0.213 2.243 2.089 0.03 0.13 0.02 MMSB1-20R MMSB1-20L
  MMSA1.5-20R R 1.5 20 10 25 30 31.9 28 18.48 13.95 10.5 16.5 7 17.2 49.866     6 1 M4 B3 0.7894 0.7487 7.741 7.342 0.05 0.15 0.06 MMSA1.5-20L MMSA1.5-20R
  MMSB1.5-20R R 1.5 20 12 25 30 31.9 28 18.48 13.95 10.5 16.5 7 17.2 49.866 4 1.8 6 1 M5 B3 0.7894 0.7487 7.741 7.342 0.05 0.15 0.05 MMSB1.5-20L MMSB1.5-20R
  MMSA1.5-20L L 1.5 20 10 25 30 31.9 28 18.48 13.95 10.5 16.5 7 17.2 49.866     6 1 M4 B3 0.7894 0.7487 7.741 7.342 0.05 0.15 0.06 MMSA1.5-20R MMSA1.5-20L
  MMSB1.5-20L L 1.5 20 12 25 30 31.9 28 18.48 13.95 10.5 16.5 7 17.2 49.866 4 1.8 6 1 M5 B3 0.7894 0.7487 7.741 7.342 0.05 0.15 0.05 MMSB1.5-20R MMSB1.5-20L
  MMSA2-20R R 2 20 14 35 40 42.52 35 22.09 16.26 12.5 20 9 24.54 49.817 5 2.3 7 1 M5 B3 1.83 1.76 17.95 17.26 0.06 0.16 0.14 MMSA2-20L MMSA2-20R
  MMSB2-20R R 2 20 16 35 40 42.52 35 22.09 16.26 12.5 20 9 24.54 49.817 5 2.3 7 1 M5 B3 1.83 1.76 17.95 17.26 0.06 0.16 0.13 MMSB2-20L MMSB2-20R
半標準項目 目錄號碼 螺紋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 鍵槽
寬度		 鍵槽
深度		 螺紋孔
M		 螺紋孔數目 螺紋大小 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  MMSA2-20L L 2 20 14 35 40 42.52 35 22.09 16.26 12.5 20 9 24.54 49.817 5 2.3 7 1 M5 B3 1.83 1.76 17.95 17.26 0.06 0.16 0.14 MMSA2-20R MMSA2-20L
  MMSB2-20L L 2 20 16 35 40 42.52 35 22.09 16.26 12.5 20 9 24.54 49.817 5 2.3 7 1 M5 B3 1.83 1.76 17.95 17.26 0.06 0.16 0.13 MMSB2-20R MMSB2-20L
  MMSA2.5-20R R 2.5 20 18 42 50 53.2 45 28.63 21.6 16 26 11 30.89 50.467 6 2.8 8 1 M6 B3 3.524 3.441 34.56 33.74 0.07 0.17 0.26 MMSA2.5-20L MMSA2.5-20R
  MMSB2.5-20R R 2.5 20 20 42 50 53.2 45 28.63 21.6 16 26 11 30.89 50.467 6 2.8 8 1 M6 B3 3.524 3.441 34.56 33.74 0.07 0.17 0.24 MMSB2.5-20L MMSB2.5-20R
  MMSA2.5-20L L 2.5 20 18 42 50 53.2 45 28.63 21.6 16 26 11 30.89 50.467 6 2.8 8 1 M6 B3 3.524 3.441 34.56 33.74 0.07 0.17 0.26 MMSA2.5-20R MMSA2.5-20L
  MMSB2.5-20L L 2.5 20 20 42 50 53.2 45 28.63 21.6 16 26 11 30.89 50.467 6 2.8 8 1 M6 B3 3.524 3.441 34.56 33.74 0.07 0.17 0.24 MMSB2.5-20R MMSB2.5-20L
  MMSA3-20R R 3 20 20 52 60 63.99 50 30.78 21.99 16 27 14 34.4 51.4 6 2.8 8 1 M6 B3 6.315 6.23 61.93 61.09 0.08 0.18 0.44 MMSA3-20L MMSA3-20R
  MMSB3-20R R 3 20 22 52 60 63.99 50 30.78 21.99 16 27 14 34.4 51.4 6 2.8 8 1 M6 B3 6.315 6.23 61.93 61.09 0.08 0.18 0.42 MMSB3-20L MMSB3-20R
  MMSA3-20L L 3 20 20 52 60 63.99 50 30.78 21.99 16 27 14 34.4 51.4 6 2.8 8 1 M6 B3 6.315 6.23 61.93 61.09 0.08 0.18 0.44 MMSA3-20R MMSA3-20L
  MMSB3-20L L 3 20 22 52 60 63.99 50 30.78 21.99 16 27 14 34.4 51.4 6 2.8 8 1 M6 B3 6.315 6.23 61.93 61.09 0.08 0.18 0.42 MMSB3-20R MMSB3-20L
半標準項目 目錄號碼 螺紋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 鍵槽
寬度		 鍵槽
深度		 螺紋孔
M		 螺紋孔數目 螺紋大小 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  MMSA3.5-20R R 3.5 20 25 50 70 74.53 55 32.45 22.26 14 29 16 42.75 50.667 8 3.3 8 1 M8 B4 9.903 9.859 97.11 96.68 0.1 0.25 0.5 MMSA3.5-20L MMSA3.5-20R
  MMSB3.5-20R R 3.5 20 28 50 70 74.53 55 32.45 22.26 14 29 16 42.75 50.667 8 3.3 8 1 M8 B4 9.903 9.859 97.11 96.68 0.1 0.25 0.47 MMSB3.5-20L MMSB3.5-20R
  MMSA3.5-20L L 3.5 20 25 50 70 74.53 55 32.45 22.26 14 29 16 42.75 50.667 8 3.3 8 1 M8 B4 9.903 9.859 97.11 96.68 0.1 0.25 0.5 MMSA3.5-20R MMSA3.5-20L
  MMSB3.5-20L L 3.5 20 28 50 70 74.53 55 32.45 22.26 14 29 16 42.75 50.667 8 3.3 8 1 M8 B4 9.903 9.859 97.11 96.68 0.1 0.25 0.47 MMSB3.5-20R MMSB3.5-20L
  MMSA4-20R R 4 20 28 55 80 84.99 65 39.13 27.5 17 35 18 49.08 49.9 8 3.3 9 1 M8 B4 14.64 14.68 143.6 144 0.12 0.27 0.72 MMSA4-20L MMSA4-20R
  MMSB4-20R R 4 20 30 55 80 84.99 65 39.13 27.5 17 35 18 49.08 49.9 8 3.3 9 1 M8 B4 14.64 14.68 143.6 144 0.12 0.27 0.7 MMSB4-20L MMSB4-20R
  MMSA4-20L L 4 20 28 55 80 84.99 65 39.13 27.5 17 35 18 49.08 49.9 8 3.3 9 1 M8 B4 14.64 14.68 143.6 144 0.12 0.27 0.72 MMSA4-20R MMSA4-20L
  MMSB4-20L L 4 20 30 55 80 84.99 65 39.13 27.5 17 35 18 49.08 49.9 8 3.3 9 1 M8 B4 14.64 14.68 143.6 144 0.12 0.27 0.7 MMSB4-20R MMSB4-20L
  MMSA5-20R R 5 20 30 70 100 106.25 75 42.99 28.13 17 38 23 60.95 49.933 8 3.3 9 1 M8 B4 28.98 29.39 284.2 288.2 0.14 0.34 1.4 MMSA5-20L MMSA5-20R
  MMSB5-20R R 5 20 35 70 100 106.25 75 42.99 28.13 17 38 23 60.95 49.933 10 3.3 9 1 M8 B4 28.98 29.39 284.2 288.2 0.14 0.34 1.3 MMSB5-20L MMSB5-20R

半標準產品		 目錄號碼 螺紋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 組立距離
E		 全長
F		 齒頂至冠底高度
G		 套寬
H		 內徑長度
I		 齒寬
J		 表面直徑
K		 齒角
L		 鍵槽
寬度		 鍵槽
深度		 螺紋孔
M		 螺紋孔數目 螺紋大小 形狀 可容許扭矩(kgf·m)
扭曲強力		 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
扭曲強力		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 合伙人 目錄號碼
  MMSA5-20L L 5 20 30 70 100 106.25 75 42.99 28.13 17 38 23 60.95 49.933 8 3.3 9 1 M8 B4 28.98 29.39 284.2 288.2 0.14 0.34 1.4 MMSA5-20R MMSA5-20L
  MMSB5-20L L 5 20 35 70 100 106.25 75 42.99 28.13 17 38 23 60.95 49.933 10 3.3 9 1 M8 B4 28.98 29.39 284.2 288.2 0.14 0.34 1.3 MMSB5-20R MMSB5-20L
  MMSA6-20R R 6 20 40 80 120 127.59 90 51.13 33.8 20 45 27 73.63 50.267 12 3.3 10 1 M8 B4 48.42 50.55 474.8 495.7 0.16 0.36 2.3 MMSA6-20L MMSA6-20R
  MMSB6-20R R 6 20 45 80 120 127.59 90 51.13 33.8 20 45 27 73.63 50.267 14 3.8 10 1 M8 B4 48.42 50.55 474.8 495.7 0.16 0.36 2.2 MMSB6-20L MMSB6-20R
  MMSA6-20L L 6 20 40 80 120 127.59 90 51.13 33.8 20 45 27 73.63 50.267 12 3.3 10 1 M8 B4 48.42 50.55 474.8 495.7 0.16 0.36 2.3 MMSA6-20R MMSA6-20L
  MMSB6-20L L 6 20 45 80 120 127.59 90 51.13 33.8 20 45 27 73.63 50.267 14 3.8 10 1 M8 B4 48.42 50.55 474.8 495.7 0.16 0.36 2.2 MMSB6-20R MMSB6-20L
  MMSA8-20R R 8 20 80   160   100 45 29.16   40 35 101 49.883     110 6 M10 B7 110.5 119.2 1084 1169 0.2 0.45 4 MMSA8-20L MMSA8-20R
  MMSA8-20L L 8 20 80   160   100 45 29.16   40 35 101 49.883     110 6 M10 B7 110.5 119.2 1084 1169 0.2 0.45 4 MMSA8-20R MMSA8-20L
  MMSA10-20R R 10 20 100   200   125 58 36.48   50 45 122.72 49.95     130 6 M10 B7 168.9 188 1656 1844 0.25 0.5 8.1 MMSA10-20L MMSA10-20R
  MMSA10-20L L 10 20 100   200   125 58 36.48   50 45 122.72 49.95
