螺旋齒輪

您現在的位置：首頁>產品展示>齒輪、齒條 >螺旋齒輪
SN 鋼螺旋齒輪

SN 鋼螺旋齒輪

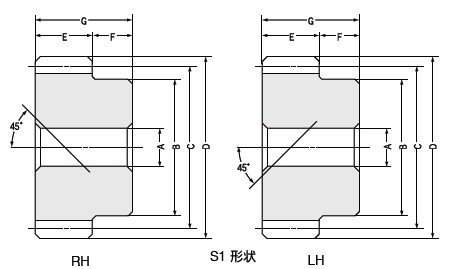

半標準產品 目錄號碼 螺旋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長度
G		 形狀 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 目錄號碼
  SN1-13R R 1 13 6 15 18.38 20.38 10 10 20 S1 0.02 0.19 0.08 0.18 0.03 SN1-13R
  SN1-13L L 1 13 6 15 18.38 20.38 10 10 20 S1 0.02 0.19 0.08 0.18 0.03 SN1-13L
  SN1-15R R 1 15 6 18 21.21 23.21 10 10 20 S1 0.03 0.29 0.08 0.18 0.04 SN1-15R
  SN1-15L L 1 15 6 18 21.21 23.21 10 10 20 S1 0.03 0.29 0.08 0.18 0.04 SN1-15L
  SN1-20R R 1 20 8 25 28.28 30.28 10 10 20 S1 0.07 0.66 0.08 0.18 0.08 SN1-20R
  SN1-20L L 1 20 8 25 28.28 30.28 10 10 20 S1 0.07 0.66 0.08 0.18 0.08 SN1-20L
  SN1-26R R 1 26 10 30 36.77 38.77 10 10 20 S1 0.14 1.42 0.12 0.22 0.13 SN1-26R
  SN1-26L L 1 26 10 30 36.77 38.77 10 10 20 S1 0.14 1.42 0.12 0.22 0.13 SN1-26L
  SN1-30R R 1 30 10 35 42.43 44.43 10 10 20 S1 0.22 2.14 0.12 0.22 0.17 SN1-30R
  SN1-30L L 1 30 10 35 42.43 44.43 10 10 20 S1 0.22 2.14 0.12 0.22 0.17 SN1-30L
半標準項目 目錄號碼 螺旋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長度
G		 形狀 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 目錄號碼
  SN1.5-10R R 1.5 10 8 16 21.21 24.21 15 10 25 S1 0.03 0.29 0.1 0.2 0.05 SN1.5-10R
  SN1.5-10L L 1.5 10 8 16 21.21 24.21 15 10 25 S1 0.03 0.29 0.1 0.2 0.05 SN1.5-10L
  SN1.5-13R R 1.5 13 10 23 27.58 30.58 15 10 25 S1 0.06 0.62 0.12 0.22 0.08 SN1.5-13R
  SN1.5-13L L 1.5 13 10 23 27.58 30.58 15 10 25 S1 0.06 0.62 0.12 0.22 0.08 SN1.5-13L
  SN1.5-15R R 1.5 15 10 25 31.82 34.82 15 10 25 S1 0.1 0.93 0.12 0.22 0.12 SN1.5-15R
  SN1.5-15L L 1.5 15 10 25 31.82 34.82 15 10 25 S1 0.1 0.93 0.12 0.22 0.12 SN1.5-15L
  SN1.5-20R R 1.5 20 12 30 42.43 45.43 15 10 25 S1 0.22 2.14 0.12 0.22 0.21 SN1.5-20R
  SN1.5-20L L 1.5 20 12 30 42.43 45.43 15 10 25 S1 0.22 2.14 0.12 0.22 0.21 SN1.5-20L
  SN1.5-26R R 1.5 26 12 40 55.15 58.15 15 10 25 S1 0.46 4.51 0.14 0.26 0.36 SN1.5-26R
  SN1.5-26L L 1.5 26 12 40 55.15 58.15 15 10 25 S1 0.46 4.51 0.14 0.26 0.36 SN1.5-26L
半標準項目 目錄號碼 螺旋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長度
G		 形狀 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 目錄號碼
  SN1.5-30R R 1.5 30 12 45 63.64 66.64 15 10 25 S1 0.69 6.75 0.14 0.26 0.48 SN1.5-30R
  SN1.5-30L L 1.5 30 12 45 63.64 66.64 15 10 25 S1 0.69 6.75 0.14 0.26 0.48 SN1.5-30L
  SN2-10R R 2 10 12 22 28.28 32.28 20 15 35 S1 0.07 0.66 0.12 0.22 0.11 SN2-10R
  SN2-10L L 2 10 12 22 28.28 32.28 20 15 35 S1 0.07 0.66 0.12 0.22 0.11 SN2-10L
  SN2-13R R 2 13 12 30 36.77 40.77 20 15 35 S1 0.14 1.42 0.12 0.22 0.21 SN2-13R
  SN2-13L L 2 13 12 30 36.77 40.77 20 15 35 S1 0.14 1.42 0.12 0.22 0.21 SN2-13L
  SN2-15R R 2 15 12 35 42.43 46.43 20 15 35 S1 0.22 2.14 0.12 0.22 0.31 SN2-15R
  SN2-15L L 2 15 12 35 42.43 46.43 20 15 35 S1 0.22 2.14 0.12 0.22 0.31 SN2-15L
  SN2-20R R 2 20 15 45 56.57 60.57 20 15 35 S1 0.49 4.84 0.12 0.22 0.52 SN2-20R
  SN2-20L L 2 20 15 45 56.57 60.57 20 15 35 S1 0.49 4.84 0.12 0.22 0.52 SN2-20L

半標準產品		 目錄號碼 螺旋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長度
G		 形狀 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 目錄號碼
  SN2-26R R 2 26 20 60 73.54 77.54 20 15 35 S1 1.03 10.12 0.12 0.22 0.9 SN2-26R
  SN2-26L L 2 26 20 60 73.54 77.54 20 15 35 S1 1.03 10.12 0.14 0.3 0.9 SN2-26L
  SN2-30R R 2 30 20 65 84.85 88.85 20 15 35 S1 1.53 15.04 0.14 0.3 1.2 SN2-30R
  SN2-30L L 2 30 20 65 84.85 88.85 20 15 35 S1 1.53 15.04 0.14 0.3 1.2 SN2-30L
  SN2.5-10R R 2.5 10 12 26 35.36 40.36 22 16 38 S1 0.13 1.26 0.12 0.24 0.2 SN2.5-10R
  SN2.5-10L L 2.5 10 12 26 35.36 40.36 22 16 38 S1 0.13 1.26 0.12 0.24 0.2 SN2.5-10L
  SN2.5-13R R 2.5 13 15 35 45.96 50.96 22 16 38 S1 0.27 2.69 0.14 0.28 0.35 SN2.5-13R
  SN2.5-13L L 2.5 13 15 35 45.96 50.96 22 16 38 S1 0.27 2.69 0.14 0.28 0.35 SN2.5-13L
  SN2.5-15R R 2.5 15 15 40 53.03 58.03 22 16 38 S1 0.41 4.03 0.14 0.28 0.49 SN2.5-15R
  SN2.5-15L L 2.5 15 15 40 53.03 58.03 22 16 38 S1 0.41 4.03 0.14 0.28 0.49 SN2.5-15L
半標準項目 目錄號碼 螺旋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長度
G		 形狀 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 目錄號碼
  SN2.5-20R R 2.5 20 20 60 70.71 75.71 22 16 38 S1 0.92 9.07 0.14 0.28 0.95 SN2.5-20R
  SN2.5-20L L 2.5 20 20 60 70.71 75.71 22 16 38 S1 0.92 9.07 0.14 0.28 0.95 SN2.5-20L
  SN2.5-26R R 2.5 26 20 70 91.92 96.92 22 16 38 S1 1.91 18.75 0.16 0.34 1.5 SN2.5-26R
  SN2.5-26L L 2.5 26 20 70 91.92 96.92 22 16 38 S1 1.91 18.75 0.16 0.34 1.5 SN2.5-26L
  SN2.5-30R R 2.5 30 20 80 106.07 111.07 22 16 38 S1 2.83 27.73 0.16 0.34 2.1 SN2.5-30R
  SN2.5-30L L 2.5 30 20 80 106.07 111.07 22 16 38 S1 2.83 27.73 0.16 0.34 2.1 SN2.5-30L
  SN3-10R R 3 10 15 34 42.43 48.43 25 18 43 S1 0.22 2.14 0.14 0.26 0.34 SN3-10R
  SN3-10L L 3 10 15 34 42.43 48.43 25 18 43 S1 0.22 2.14 0.14 0.26 0.34 SN3-10L
  SN3-13R R 3 13 20 45 55.15 61.15 25 18 43 S1 0.46 4.51 0.16 0.32 0.55 SN3-13R
  SN3-13L L 3 13 20 45 55.15 61.15 25 18 43 S1 0.46 4.51 0.16 0.32 0.55 SN3-13L
半標準項目 目錄號碼 螺旋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長度
G		 形狀 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 目錄號碼
  SN3-15R R 3 15 20 50 63.64 69.64 25 18 43 S1 0.69 6.75 0.16 0.32 0.78 SN3-15R
  SN3-15L L 3 15 20 50 63.64 69.64 25 18 43 S1 0.69 6.75 0.16 0.32 0.78 SN3-15L
  SN3-20R R 3 20 20 60 84.85 90.85 25 18 43 S1 1.53 15.04 0.16 0.32 1 SN3-20R
  SN3-20L L 3 20 20 60 84.85 90.85 25 18 43 S1 1.53 15.04 0.16 0.32 1 SN3-20L
  SN3-26R R 3 26 20 80 110.31 116.31 25 18 43 S1 3.14 30.84 0.18 0.38 2.5 SN3-26R
  SN3-26L L 3 26 20 80 110.31 116.31 25 18 43 S1 3.14 30.84 0.18 0.38 2.5 SN3-26L
  SN3-30R R 3 30 20 90 127.28 133.28 25 18 43 S1 4.62 45.35 0.18 0.38 3.3 SN3-30R
  SN3-30L L 3 30 20 90 127.28 133.28 25 18 43 S1 4.62 45.35 0.18 0.38 3.3 SN3-30L
  SN4-10R R 4 10 20 45 56.57 64.57 30 20 50 S1 0.49 4.84 0.16 0.34 0.7 SN4-10R
  SN4-10L L 4 10 20 45 56.57 64.57 30 20 50 S1 0.49 4.84 0.16 0.34 0.7 SN4-10L

半標準產品		 目錄號碼 螺旋方向 模數 齒數 內徑
A		 套徑
B		 節距直徑
C		 外徑
D		 齒寬
E		 套寬
F		 總長度
G		 形狀 可容許扭矩(kgf·m)
表面耐久性		 可容許扭矩(N·m)
表面耐久性		 齒隙下限 齒隙上限 重量
（kg）		 目錄號碼
  SN4-13R R 4 13 20 60 73.54 81.54 30 20 50 S1 1.03 10.12 0.18 0.38 1.3 SN4-13R
  SN4-13L L 4 13 20 60 73.54 81.54 30 20 50 S1 1.03 10.12 0.18 0.38 1.3 SN4-13L
  SN4-15R R 4 15 20 70 84.85 92.85 30 20 50 S1 1.53 15.04 0.18 0.38 1.9 SN4-15R
  SN4-15L L 4 15 20 70 84.85 92.85 30 20 50 S1 1.53 15.04 0.18 0.38 1.9 SN4-15L
  SN4-20R R 4 20 20 90 113.14 121.14 30 20 50 S1 3.37 33.03 0.18 0.38 3.3 SN4-20R
  SN4-20L L 4 20 20 90 113.14 121.14 30 20 50 S1 3.37 33.03 0.18 0.38 3.3 SN4-20L
  SN4-26R R 4 26 20 100 147.08 155.08 30 20 50 S1 6.8 66.66 0.22 0.44 5.2 SN4-26R
  SN4-26L L 4 26 20 100 147.08 155.08 30 20 50 S1 6.8 66.66 0.22 0.44 5.2 SN4-26L
  SN4-30R R 4 30 20 110 169.71 177.71 30 20 50 S1 9.9 97.13 0.22 0.44 6.7 SN4-30R
  SN4-30L L 4 30 20 110 169.71 177.71 30 20 50 S1 9.9 97.13 0.22 0.44 6.7 SN4-30L
